Zobniški vrtalni stroji

MFB 40 omogoča široko področje obdelave majhnih do srednje velikih obdelovancev z rezkanjem z rezkalnimi glavami, stebelnimi rezkarji, vrtanje, grezenje, posnemanje, rezanje navojev. Posebej lahko izpostavimo kapaciteto rezkanja z rezkalnimi glavami do premera 80 mm, najvišjo število vrtljajev 3.200 O/min za majhne izvrtine, možna je uporaba tudi brusnih orodij.V celoti ergonomsko oblikovan stroj MFB 40 je opremljen s tristopenjskim avtomatskim pomikom pinole, ter posebnim modusom za rezanje navojev. Univerzalni stroj za fleksibilno obdelavo. * Srednji velikostni razred z avtomatskim pomikom * Kapaciteta rezkanja fi 76 / 32 mm * Previs 210 mm * Hod mize 500 x 210 mm * Nagibna rezkalna glava ± 45° * Pogonski motor dvostopenjski 1.500 W, 400 V * Robustno kvalitetno predležje, 6 stopenj vrtljajev 75 - 3.200 O/min * Vrtenje v desno in levo * Načini delovanja Vrtanje / Rezkanje in rezanje navojev * Avtomatski pomik pinole, 3-stopenjski 0,10 / 0,18 / 0,28 mm/O * Precizno-mikro podajanje * Rezkalno vreteno s preciznim vležajenjem * Pritezno vreteno za visoko varnost * Zaščita rezkalnega vretena * Skala in prislon za globino vrtanja * Lahkotno tekoča, precizna križna miza s T-utori in kanalom za zbiranje emulzije * Zasilna STOP tipka / podnapetostna zaščitaSpecifikacije:Kapaciteta vrtanja v jeklo (mm): 40 Kapaciteta navojev (M): 16Kapacit.rezkanja ploskovno (mm): 76 Kapacit.rezkanja stebelno (mm): 32 Konus v pinoli (MK): 4 Obrati v stopnji 1 (v/min): 75-1600 Obrati v stopnji 2 (v/min): 150-3200 Število stopenj obratov: 6Hod pinole (mm): 120 T-utori, velikost (mm): 14 Hod rezkalne glave (mm): 450 Previs (mm): 210 Nagib rezkalne glave (°): +-45 Razdalja pinole do mize (mm): 25-450 Površina rezkalne mize mm): 730×210 Hod mize X x Y (mm): 500×210 Avtomatski pomik pinole (mm/v): 0,10/0,18/0,28 Št.stopenj pomika pinole: 3 Moč motorja (W): 2 stopnji: 1500 Priključna napetost (V/Hz): 400/50-60 Dolžina x širina (mm): 850×760 Višina (mm): 1150 Teža (kg): 260

MFB 45 TGV omogoča široko področje obdelave majhnih do srednje velikih obdelovancev z rezkanjem z rezkalnimi glavami, stebelnimi rezkarji, vrtanje, grezenje, posnemanje, rezanje navojev. Posebej lahko izpostavimo kapaciteto rezkanja z rezkalnimi glavami do premera 80 mm, najvišjo število vrtljajev 3.200 O/min za majhne izvrtine, možna je uporaba tudi brusnih orodij.V celoti ergonomsko oblikovan stroj MFB 45 TGV je opremljen s tristopenjskim avtomatskim pomikom pinole, ter posebnim modusom za rezanje navojev. Univerzalni stroj za fleksibilno obdelavo. * Srednji velikostni razred z avtomatskim pomikom * Kapaciteta rezkanja O 80 / 32 mm * Kubatura 800 x 240 x 475 mm * Previs 260 mm * Hod mize 550 x 200 mm * Nagibna rezkalna glava ± 90° * Pogonski motor dvostopenjski 1.100 W / 850 W, 400 V * Robustno kvalitetno predležje, 12 stopenj vrtljajev 75 - 3.200 O/min * Vrtenje v desno in levo * Načini delovanja Vrtanje / Rezkanje in rezanje navojev * Avtomatski pomik pinole, 3-stopenjski 0,10 / 0,18 / 0,28 mm/O * Precizno-mikro podajanje * Rezkalno vreteno s preciznim vležajenjem * Pritezno vreteno za visoko varnost * Zaščita rezkalnega vretena * Skala in prislon za globino vrtanja * Lahkotno tekoča, precizna križna miza s T-utori in kanalom za zbiranje emulzije * Zasilna STOP tipka / podnapetostna zaščitaSpecifikacije:Kapaciteta vrtanja v jeklo (mm): 45 Kapaciteta navojev (M): 20 Kapacit.rezkanja ploskovno (mm): 80 Kapacit.rezkanja stebelno (mm): 32 Konus v pinoli (MK): 4 Obrati v stopnji 1 (v/min): 75-1600 Obrati v stopnji 2 (v/min): 150-3200 Število stopenj obratov: 12 Hod pinole (mm): 120 T-utori, velikost (mm): 14 Hod rezkalne glave (mm): 450 Previs (mm): 260 Nagib rezkalne glave (°): +-90 Razdalja pinole do mize (mm): 25-475 Površina rezkalne mize mm): 800×240 Hod mize X x Y (mm): 550×200 Avtomatski pomik pinole (mm/v): 0,10/0,18/0,28 Št.stopenj pomika pinole: 3 Moč motorja (W): 2 stopnji: 1100/850 Priključna napetost (V/Hz): 400/50-60 Kubatura (mm): 820x240x475 Dolžina x širina (mm): 1300×1000 Višina (mm): 1500 Teža (kg): 278

MFB 45 SGV zna vse: ploskovno in stebelno rezkanje, vrtanje, grezenje, povr-tavanje in rezanje navojev. Stroj je opremljen s precizno po višini nastavljivokoordinatno križno mizo. Zahvaljujoč konstrukciji, ki omogoča veliko ods-tojanje od osnovne plošče 1.280 mm je primeren tudi za obdelavo visokihobdelovancev.Dodatno fleksibilnost mu daje tudi rezkalna glava, ki je nagibna, vrtljiva in povišini prestavljiva. Kot pomembne funkcije so še avtomatsko podajanje pinolev treh stopnjah, funkcija rezanja navojev in integriran sistem hlajenja z rezer-voarjem v osnovnem podstavku stroja.* Univerzalni stroj z avtomatskim pomikom pinole* Kapaciteta rezkanja O 80 / 32 mm* Kubatura 730 x 210 x 790 mm* Previs 270 mm* Hod mize 475 x 180 mm* Nagibna rezkalna glava ± 90°* Pogonski motor 2-stopenjski* 1.100 W / 850 W, 400 V* 12 stopenj hitrosti 75 - 3.200 O/min* Desno in levo vrtenje* Delovni modusi vrtanje / rezkanje in rezanje navojev* Avtomatsko podajanje pinole, 3-stopnje 0,10 / 0,18 / 0,28 mm/O* Precizno fino podajanje* Rezkalno vreteno s preciznimi vležajenjem* Pritezno vreteno za varno delo* Zaščita priteznega vretena* Globinski prislon s skalo* Lahko tekoča, precizna križna miza s T-utori in zbiralcem emulzije* Integriran hladilni sistem s povratnim vodom, rezervoar v podnožju stroja* Zasilna STOP tipka / podnapetostna zaščitaKapaciteta vrtanja v jeklo (mm): 45Kapaciteta navojev (M): 20Kapacit.rezkanja ploskovno (mm): 80Kapacit.rezkanja stebelno (mm): 32Konus v pinoli (MK): 4Obrati v stopnji 1 (v/min): 75-1600Obrati v stopnji 2 (v/min): 150-3200Število stopenj obratov: 12Hod pinole (mm): 120Premer stebra (mm): 115T-utori, velikost (mm): 14Hod rezkalne glave (mm): 440Previs (mm): 270Nagib rezkalne glave (°): +-90Razdalja pinole do mize (mm): 0-790Razdalja pinole do podst. (mm): 1280Površina rezkalne mize mm): 730×210Hod mize X x Y (mm): 475×180Višinski hod mize (mm): 515Avtomatski pomik pinole (mm/v): 0,10/0,18/0,28Št.stopenj pomika pinole: 3Moč motorja (W): 2 stopnji: 1100/850Črpalka emulzije (W): 40Priključna napetost (V/Hz): 400/50-60Kubatura (mm): 730x210x790Dolžina x širina (mm): 1115×1100Višina (mm): 2110Teža (kg): 350

Razvite posebej za optimizacijo vzdrževalnih in proizvodnih procesov , se odlikujejo po inovativni tehnologiji in enostavni uporabi. Postavljajo nove standarde v natančnosti in zmogljivosti ter so idealna izbira za vsako moderno delavnico, ki stavi na učinkovitost in kakovost.Robustne vrtalne stroje odlikuje enostavna uporaba:Intuitiven zaslon na dotik vas korak za korakom vodi skozi nastavitve – od hitrosti vretena prek pravega premera vrtanja do odločitve o hlajenju. Zato so potrebna le minimalna osnovna znanja. Z brezstopenjsko nastavljivo hitrostjo, robustnim avtomatskim podajanjem vretena in motorno nastavljivo vpenjalno mizo olajšajo delo s težkimi obdelovanci. Idealno za posamezne izdelke, majhne serije, vzdrževanje strojegradnjo in izdelavo konstrukcij.Nadzorna plošča s tipskim zaslonom in dodatnimi funkcijami- Avtomatski podajnik z robustnim menjalnikom- Brezstopenjsko nastavljanje števila vrtljajev- Motorno nastavljanje višine mize- Nagibna in vrtljiva delovna mizaSerijska oprema:- vrtalna glava- konusni trn MK4/B16- reducirna puša MK4/MK3- reducirna puša MK4/MK2- reducirna puša MK3/MK1- priročno orodje in izbijalna zagozda- navodilo za uporaboTehnični podatki:Vrtalna zmogljivost v jeklu 40 mmZmogljivost rezanja navojev M 24Vpetje vretena (vrtalno vreteno) MK 4Območje vrtljajev 50-2600 vrt/minStopnje vrtljajev brezstopenjskoHod pinole 190 mmŠt. stopenj podajanja 4Podajalne hitrosti 0,1/0,2/0,3/0,4 mm/vPremer stebra 140 mmT-utori, širina 14 mmHod mize za vrtanje 540 mmPrevis 340 mmMiza za vrtanje vrtljiva ±50°Vrtalna miza nagibna ± 50°Razdalja med pinolo in podstavkoma 1000 mmRazdalja med pinolo in mizo 595 mmVrtalna površina 540×440 mmMoč motorja (2-stopenjska) 2.000 WPriključek na omrežje 400/50 V/HzKubatura 880x640x2230 mmVišina (skupaj) 2230 mmTeža 565 kg

Razvite posebej za optimizacijo vzdrževalnih in proizvodnih procesov , se odlikujejo po inovativni tehnologiji in enostavni uporabi. Postavljajo nove standarde v natančnosti in zmogljivosti ter so idealna izbira za vsako moderno delavnico, ki stavi na učinkovitost in kakovost.Robustne vrtalne stroje odlikuje enostavna uporaba:Intuitiven zaslon na dotik vas korak za korakom vodi skozi nastavitve – od hitrosti vretena prek pravega premera vrtanja do odločitve o hlajenju. Zato so potrebna le minimalna osnovna znanja. Z brezstopenjsko nastavljivo hitrostjo, robustnim avtomatskim podajanjem vretena in motorno nastavljivo vpenjalno mizo olajšajo delo s težkimi obdelovanci. Idealno za posamezne izdelke, majhne serije, vzdrževanje strojegradnjo in izdelavo konstrukcij.Nadzorna plošča s tipskim zaslonom in dodatnimi funkcijami- Avtomatski podajnik z robustnim menjalnikom- Brezstopenjsko nastavljanje števila vrtljajev- Motorno nastavljanje višine mize- Nagibna in vrtljiva delovna mizaSerijska oprema:- vrtalna glava- konusni trn MK4/B16- reducirna puša MK4/MK3- reducirna puša MK4/MK2- reducirna puša MK3/MK1- priročno orodje in izbijalna zagozda- navodilo za uporaboTehnični podatki:Vrtalna zmogljivost v jeklu 50 mmZmogljivost rezanja navojev M 30Vpetje vretena (vrtalno vreteno) MK 4Območje vrtljajev 50-2000 vrt/minStopnje vrtljajev brezstopenjskoHod pinole 200 mmŠt. stopenj podajanja 6Podajalne hitrosti 0,08/0,12/0,17/0,24/0,35/0,5 mm/vPremer stebra 180 mmT-utori, širina 14 mmHod mize za vrtanje 515 mmPrevis 360 mmMiza za vrtanje vrtljiva ±50°Vrtalna miza nagibna ± 50°Razdalja med pinolo in podstavkoma 1165 mmRazdalja med pinolo in mizo 575 mmVrtalna površina 580×460 mmMoč motorja (2-stopenjska) 3.000 WPriključek na omrežje 400/50 V/HzKubatura 970x680x2340 mmVišina (skupaj) 2340 mmTeža 720 kg

Razvite posebej za optimizacijo vzdrževalnih in proizvodnih procesov , se odlikujejo po inovativni tehnologiji in enostavni uporabi. Postavljajo nove standarde v natančnosti in zmogljivosti ter so idealna izbira za vsako moderno delavnico, ki stavi na učinkovitost in kakovost.Robustne vrtalne stroje odlikuje enostavna uporaba:Intuitiven zaslon na dotik vas korak za korakom vodi skozi nastavitve – od hitrosti vretena prek pravega premera vrtanja do odločitve o hlajenju. Zato so potrebna le minimalna osnovna znanja. Z brezstopenjsko nastavljivo hitrostjo, robustnim avtomatskim podajanjem vretena in motorno nastavljivo vpenjalno mizo olajšajo delo s težkimi obdelovanci. Idealno za posamezne izdelke, majhne serije, vzdrževanje strojegradnjo in izdelavo konstrukcij.Nadzorna plošča s tipskim zaslonom in dodatnimi funkcijami- Avtomatski podajnik z robustnim menjalnikom- Brezstopenjsko nastavljanje števila vrtljajev- Motorno nastavljanje višine mize- Nagibna in vrtljiva delovna mizaSerijska oprema:- vrtalna glava- konusni trn MK4/B16- reducirna puša MK5/MK4- reducirna puša MK4/MK3- reducirna puša MK4/MK2- reducirna puša MK3/MK1- priročno orodje in izbijalna zagozda- navodilo za uporaboTehnični podatki:Vrtalna zmogljivost v jeklu 60 mmZmogljivost rezanja navojev M 36Vpetje vretena (vrtalno vreteno) MK 5Območje vrtljajev 50-2000 vrt/minStopnje vrtljajev brezstopenjskoHod pinole 200 mmPremer stebra 200 mmT-utori, širina 14 mmHod mize za vrtanje 400 mmPrevis 370 mmMiza za vrtanje vrtljiva ±45°Vrtalna miza nagibna ± 45°Razdalja med pinolo in podstavkoma 1123 mmRazdalja med pinolo in mizo 520 mmVrtalna površina 600×500 mmMoč motorja (2-stopenjska) 4.000 WPriključek na omrežje 400/50 V/HzKubatura 1040x720x2240 mmVišina (skupaj) 2440 mmTeža 790 kg

GBM 3/25 SNE Super-Set-Ponudba:* Zobniški namizni vrtalni stroj GBM 3/25 SN S strojnim primežem 125 mm* Dva vpenjalna T-vijaka 14 mm* Svedri v kaseti 9-delni set, 14,5 mm - 30 mm* samozatezna vrtalna glava 1-16 mm / B16* trn vrtalne glave MK3/B16* reducirna puša MK 3 / MK 2* reducirna puša MK 3 / MK 1Robustni steberni model GBM 3/25 SNE je opremljen z robustnim specialnim predležjem, ima kapaciteto vrtanja v jeklo 25 mm in nudi z do 840 mm višine pinole nad mizo dovolj prostora za obdelavo visokih obdelovancev. Predležje z zobniki s poševnim ozobjem izdelani s kombinacijojekla in posebnega prešanega materiala skrbijo za premagovanje velikih obremenitev in mirnega teka.Vrtalni stroj GBM 3/25 SNE je tako izvrstna rešitev za srednje težke zahteve pri izdelavi konstrukcij in ključavničarstvu, tudi pri maloserijski proizvodnji.* Kapaciteta vrtanja fi 25 mm* Kubatura 500 x 350 x 840 mm* Previs 255 mm* Močan pogonski motor 400 V,* 2-stopenjski 900 / 650 W* Kvaliteteno mirno tekoče predležje s poševnim ozobljenjem za visoke obremenitve* 8 stopenj vrtljajev 105 - 2.900 O/min* Vrtalno vreteno s preciznim vležajenjem* Vrtenje v desno in levo* Vrtalno vreteno z zaščito* Skala za merjenje globine in prislon*I zmetalec orodja* Digitalna skala za globino vrtanja* Precizno obdelana vrtalna miza s T-utori in kanalom za emulzijo* Vrtljiva in višinsko prestavljiva vrtalna glava* Robusten in brušen jeklen steber z zobato letvijo* Zasilna STOP tipka / podnapetostna zaščitaKonus v pinoli: MK-3Področje št.vrtljajev (O/min): 105-2900Št.stopenj: 8Vrtalni hod: 120T-utori/širina (mm): 14Hod vrtalne glave (mm): 580Hod vrtalne mize (mm): 530Previs (mm): 255Vrtalna glava - vrtljiva: +- 180°Vrtalna miza - vrtljiva: +- 180°Razdalja pinole do mize (mm): 0-840Velikost mize (mm): 500×350Moč motorja (W): 900 / 650Priklop (V/Hz): 400/50-60Kubatura (mm): 500x350x840Višina (mm): 1760

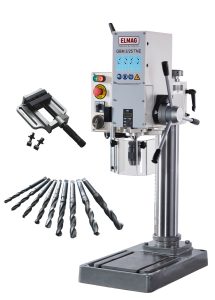

GBM 3/25 TNE Super-Set-Ponudba:* Zobniški namizni vrtalni stroj GBM 3/25 TNE s strojnim primežem 120 mm* Dva vpenjalna T-vijaka 14 mm* Svedri v kaseti 9-delni set, 14,5 mm - 30 mm MK2 / MK3* samozatezna vrtalna glava 1-16 mm / B16* trn vrtalne glave MK3/B16* reducirna puša MK 3 / MK 2* reducirna puša MK 3 / MK 1* izbijalna zagozdaIdealen stroj za maloserijsko proizvodnjoČe je potrebno obdelovati trda ali žilava jekla in nerjavna jekla, je smiselno poseči po močnem zobniškem vrtalnem stroju.Zahvaljujoč predležju s kombinacijo zobnikov iz jekla in posebnega prešanega materiala je delovanje močnega vrtalnega stroja GBM 3/25 TNE še posebejmirno. Z obrati vse do 2.900 O/min je na razpolago idealna rezalna hitrost za majhne izvrtine. Za rezanje navojev je stroj opremljen z vrtenjem v desno in levo.* Digitalna skala za globino vrtanja* Vrtalno vreteno s preciznim vležajenjem* Vrtenje v desno in levo* Vrtalno vreteno z zaščito* Skala za merjenje globine in prislon* Izmetalec orodja* Precizno obdelana vrtalna miza s T-utori in kanalom za emulzijo* Vrtljiva in višinsko prestavljiva vrtalna glava* Robusten in brušen jeklen steber z zobato letvijo* Zasilna STOP tipka / podnapetostna zaščita S 5 metrov dovodnega kabla in EURO - CEE-zaščitni vtikač 16 AmperskiKonus v pinoli: MK-3Področje št.vrtljajev (O/min): 105-2900Št.stopenj: 8Vrtalni hod: 120T-utori/širina (mm): 14Hod vrtalne glave (mm): 580Previs (mm): 255Vrtalna glava - vrtljiva: +- 180°Razdalja pinole do mize (mm): 0-580Velikost mize (mm): 290×250Moč motorja (W): 900 / 650Priklop (V/Hz): 400/50-60Kubatura (mm): 290x250x580Višina (mm): 1150Teža (kg): 130

GBM 3/30 SNA Super-Set-Ponudba:* Zobniški namizni vrtalni stroj GBM 3/25 SNA s* strojni primež 150 mm s prizmatičnimi čeljustmi* Dva vpenjalna T-vijaka 14 mm* Svedri v kaseti 9-delni set, 14,5 mm - 30 mm, MK 2 / MK 3* vrtalna glava 1-16 mm s trnom MK3/B16* reducirni puši MK3/MK2 in MK3/MK1* izbijalna zagozda* rezalno olje v sprajuRobustni steberni model GBM 3/30 SNA ima avtomatski pomik pinole in je opremljenz robustnim specialnim predležjem, ima kapaciteto vrtanja v jeklo 30 mmin nudi z do 810 mm višine pinole nad mizo dovolj prostora za obdelavo visokih obdelovancev.Predležje z zobniki s poševnim ozobjem izdelani s kombinacijo jekla in posebnega prešanega materiala skrbijo za premagovanje velikih obremenitev in mirnega teka.Vrtalni stroj GBM 3/30 SNA je tako izvrstna rešitev za srednje težke zahteve pri izdelavi konstrukcij in ključavničarstvu, tudi pri maloserijski proizvodnji.* Velika delovna višina, visoki vrtljaji.* Avtomatski pomik pinole* Digitalna skala za globino vrtanja* Obdelana spodnja plošča podstavka* Dvostopenjski motor* štiri podajalne hitrosti (0,1/0,15/0,22/0,3 mm/v)* Konus pinole MK3Konus v pinoli: MK-3Področje št.vrtljajev (O/min): 75-3010Št.stopenj: 8Vrtalni hod: 150T-utori/širina (mm): 14Hod vrtalne glave (mm): 270Hod vrtalne mize (mm): 500Previs (mm): 320Vrtalna glava - vrtljiva: +- 180°Vrtalna miza - vrtljiva: +- 180°Razdalja pinole do mize (mm): 50-820Velikost mize (mm): 500×350Moč motorja (W): 1200/900Priklop (V/Hz): 400/50Avtomatski pomik pinole (mm/v): 0,1 / 0,15 / 0,22 / 0,33Število stopenj pomika pinole: 4Kubatura (mm): 500x350x870Višina (mm): 1840Teža (kg): 290

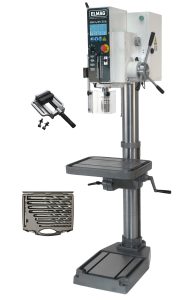

Značilnosti vrtalnega stroja: Robusten vrtalni stroj GBM 4/35 SGA je opremljen s posebnim zobniškim predležjem za prenos večjih obremenitev. Velika razdalja med pinolo in mizo je idealna za obdelavo večjih obdelovancev. Posebni zobniki predležja izboljšajo prenos večjih obremenitev ter zmanjšajo hrup. Primerne za uporabo pri večjih ali tudi manjših serijah. Idealen stroj za rezanje navojev Primeren za vrtanje tudi majhnih izvrtin s svojimi 3010 v/min Steberni vrtalni stroj GBM 4/35 SGA ima avtomatski pomik pinole - vklop je z elektromagnetnim sistemom Vrtalni stroj je opremljen s sistemom za vrezovanje navojev Robustno specialno predležje, ima kapaciteto vrtanja v jeklo do 35 mm in nudi z do 850 mm višine pinole nad mizo dovolj prostora za obdelavo visokih obdelovancev. Predležje z zobniki s poševnim ozobjem izdelani s kombinacijo jekla in posebnega prešanega materiala skrbijo za premagovanje velikih obremenitev in mirnega teka. Vrtalni stroj GBM 4/35 SGA je tako izvrstna rešitev za srednje težke zahteve pri izdelavi konstrukcij in ključavničarstvu, tudi pri maloserijski proizvodnji. Velika delovna višina, visoki vrtljaji Avtomatski pomik pinole Elektromagnetni vklop podajanja Elektromagnetni preklop spreminjanja smeri vrtenja s pritiskom na tipko na ročici Digitalna skala za globino vrtanja Obdelana spodnja plošča podstavka Dvostopenjski motor štiri podajalne hitrosti (0,1/0,15/0,22/0,3 mm/v) Konus pinole MK4 PREDNOSTI • Vrtalna zmogljivost Ø 35 mm Avtomatski pomik vretena (0,1; 0,15; 0,22; 0,33 mm/obr.) Delovni prostor 500 x 350 x 860 mm Previs 320 mm Močan pogonski motor 400 V, 2-stopenjski 1.500 / 1.800 W Tiho delujoče kakovostno zobniško kolo z visoko obremenljivim poševnim zobjem 8 hitrosti 75 - 3.010 vrt/min Vrtalna vretena s preciznimi ležaji Desni in levi vrtljaj Zaščitni pokrov vrtalne vretena Lestvica globine vrtanja in omejevalnik Izmet orodja Velika, natančna delovna miza z T-utori in žlebom za hladilno tekočino Visoko nosilna brušen jeklen steber z zobato letvijo Vrtljiva in po višini nastavljiva glava Gumb za zasilno zaustavitev / sprožilec pri izpadu napetosti Serijska oprema: Hitro vpenjalna vrtalna glava B16 1 - 16 mm Konusni trn MK 3 /  B16 Orodje za izmet vrtalne glave Navodila / CE Reducirna puša MK 4 / MK 3 Reducirna puša MK 3 / MK 2 Izbijalni klin SET vključuje: GBM 4/35 SGA Serijska oprema Primež 150 mm Vpenjalni vijaki 14 mm Set HSS svedrov 14,5-30 mm 9 delni Tehnični podatki: Vrtalna kapaciteta jeklo  35 mm Kapaciteta rezanja navojev  M 22 Konus v pinoli  MK 4 Podrčje števila vrtljajev  78 - 3020 vrtlj./min Števi stopenj hitrosti  8 Vrtalni hod  150 mm Število podajalnih hitrosti  4 Podajalne hitrosti  0,1; 0,15; 0,22; 0,33 mm/obr. Utori v vrtalni mizi  14 mm Velikost vrtalne mize  500x400 mm Hod vrtalne mize  500 mm Previs  320 mm Zasuk vrtalne mize okrog stebra  +/- 180° Zasuk vrtalne glave okrog stebra  +/- 180° Razdalja pinole do mize  10 - 860 mm Moč motorja  (2 stopnji) 1500/1800 W Napajanje  400/50 V/Hz Površina natleh  700x600 mm Višina stroja  1950 mm Teža  275 kg

Vrtalni stroj GBM 4/40 SGA sodi v skupino vrhunskih ELMAG ® -visokokvalitetnihvrtalnih strojev, saj združuje najmodenejšo tehniko vrtalnih predležij. Strojima standardno prigrajen sistem za avtomatsko podajanje pinole in integriranhladilni sistem s povratnim vodom. Uporabniku ponujajo dodatne funkcije kotso rezanje navojev s preklopom smeri vrtenja, avtomatsko izmetalo orodij inprikaz statusa delovanja.Z 12 stopnjami vrtljajev od 70 do 2.600 O/min omogoča model GBM 4/40 SGAvrtanje v jeklo do 40 mm. Zahvaljujoč precizni in robustni izvedbi je primerentako za posamezne izvrtine v ključavničarski delavnici ali orodjarni, kot tudi vserijski proizvodnji.* Vrtalno vreteno s preciznim vležajenjem* Vrtenje v desno in levo* Funkcija rezanja navojev, preklop smeri vrtnja na tipkah na podajalni ročici*Avtomatsko podajanje pinole, 3-stopenjsko 0,1 / 0,2 / 0,3 mm/O* Avtomatsko izmetalo orodij* Precizna vrtalna miza in temeljna plošča s T-utori in kanalom za emulzijo* Integriran hladilni sistem s povratnim vodom, rezervoar v podnožju stroja* Nastavljiva vrtalna zaščita* Skala za globino vrtanja s prislonom* Halogenska delovna svetilka* Standardna oprema: vrtalna glava, konus vrtalne glave, reducirne puše, izbijalna zagozda, priročno orodjeV SET-u je še sledeča oprema:- strojni primež 150 mm (16086)- vijaka za pritrditev primeža na mizo- 9-delni set svedrov HSS / MK2 in MK-3 - 14,5-30 mmSpecifikacijeKonus v pinoli: MK-4Področje št.vrtljajev (O/min): 70-2600Št.stopenj: 12Vrtalni hod: 150T-utori/širina (mm): 14Hod vrtalne mize (mm): 550Previs (mm): 325Vrtalna miza- nagib: +-90°Vrtalna miza - vrtljiva: +- 180°Razdalja pinole do mize (mm): 45-600Razdalja pinole do podstavka (m): 1150Velikost mize (mm): 424×424Moč motorja (W): 2200/1500Črpalka emulzije (W): 90Priklop (V/Hz): 400/50-60Pretok črpalke emulzije (l/min): 6Avtomatski pomik pinole (mm/v): 0,1/0,2/0,3Število stopenj pomika pinole: 3Kubatura (mm): 424x424x600Višina (mm): 2230Teža (kg): 670

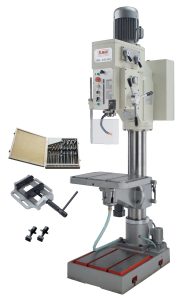

Izvrsten model GBM 4/50 SGA ponuja številne uporabne funkcije za kvalitete-no in ekonomično vrtanje in rezanje navojev.Avtomatska nastavitev višine delovne mize iz delovnega položaja in avtomats-ko izmetalo orodja zagotavljata skrajšanje časa menjave. 12 stopenj številavrtljajev do 2.050 O/min ter avtomatski pomik s štirimi stopnjami zagotavljatastalno ustrezne rezalne hitrosti - kapaciteta vrtanja v jeklo do O 50 mm.Integriran hladilni sistem , ter funcija rezanja navojev s spremembo smerivrtenja na podajalni ročici zaokrožujeta celoto tega vrhunskega modela vrtal-nega stroja. Dodatni plusi: z digitalnim prikazom globine vrtanja lahko izdela-te tudi izvrtine in navoje z oskimi tolerancami globine.* Vrtalno vreteno s preciznimi ležaji* Vrtenje v desno in levo* Funkcija rezanja navojev s preklopom smeri vrtenja s stikali na krmilni ročici* 4 avtomatski pomiki 0,07 / 0,15 / 0,26 / 0,4 mm/O* Digitalni prikaz globine vrtanja* Avtomatsko izmetalo orodij* Precizna vrtalna miza in osnovna plošča s T-utori in kanalom za emulzijo* Avtomatska višinsk nastavitev vrtalne mize s polžnim gonilom* Integriran hladilni sistem s povratnim vodom in rezervoarjem v podstavku stroja* Zaščita vrtalnega orodja* Skala za globino z naslonom* Halogenska osvetlitev delovne mizeV SET-u je še sledeča oprema:- strojni primež 150 mm (16086)- vijaka za pritrditev primeža na mizo- 9-delni set svedrov HSS / MK2 in MK-3 - 14,5-30 mm SpecifikacijeKonus v pinoli: MK-4Področje št.vrtljajev (O/min): 42-2050Št.stopenj: 12Vrtalni hod: 180T-utori/širina (mm): 14Hod vrtalne mize (mm): 540Previs (mm): 360Vrtalna miza- nagib: +-90°Vrtalna miza - vrtljiva: +- 180°Razdalja pinole do mize (mm): 60-600Razdalja pinole do podstavka (m): 1215Velikost mize (mm): 505×375Moč motorja (W): 2800/2200Črpalka emulzije (W): 90Priklop (V/Hz): 400/50-60Pretok črpalke emulzije (l/min): 6Avtomatski pomik pinole (mm/v): 0,07/0,15/0,4Število stopenj pomika pinole: 4Kubatura (mm): 505x375x600Višina (mm): 2320Teža (kg): 740

Elmag GBM 3/25 TNE Vrtalna kapaciteta jeklo: 25 mm Previs: 255 mm Radialni vrtalni stroj

Elmag GBM 3/25 SNE Vrtalna kapaciteta jeklo: 25 mm Previs: 255 mm Radialni vrtalni stroj

Elmag KSBM 3/25 Podajanje: 0,056 - 1,8 mm/v Vrtalna kapaciteta jeklo: 25 mm Previs: 280 mm

STRANDS MODELL S 25 Brezstopenjska nastavitev hitrosti Vrtalna kapaciteta jeklo: 25 mm Previs: 255 mm Namizni vrtalni stroj
