Merilni sistemi

Ročno nastavljiv merni naslon (masa) MA omogoča osnovno učinkovito merjenje materiala. Z analogno skalo na masivnem vodilu, nastavljivim naslonom in stabilnim pritrjevanjem materiala je zanesljiv pripomoček v majhnih in srednje velikih obratih.Za namestitev na valjčne proge Mvaljčna proga ni v ceni

Ročno nastavljiv merni naslon (masa) MA omogoča osnovno učinkovito merjenje materiala. Z analogno skalo na masivnem vodilu, nastavljivim naslonom in stabilnim pritrjevanjem materiala je zanesljiv pripomoček v majhnih in srednje velikih obratih.Za namestitev na valjčne proge Mvaljčna proga ni v ceni

Brez dodatnega napajanja in z baterijo z dolgo življenjsko dobo omogoča digitalni merilni postanek MRA natančno merjenje po celotni dolžini.Voziček naslona se nastavi ročno, njegov položaj pa je prikazan na digitalnem zaslonu z natančnostjo 0,1 mm.Dolžina merjenja 3 mValjčna proga ni v ceni

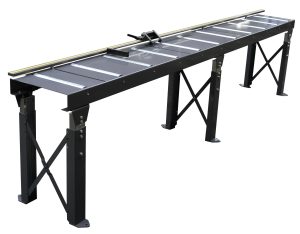

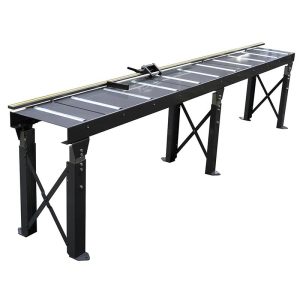

Analogni merilni naslon BOMAR MA je preprosto nastavljiv. Merilni trak je nameščen na linearnem vodilu za natančnejšo nastavitev na želeno mero. Možen dvig merilnega naslovna na zgornji položaj za odmik iz valjčne proge.   MA-2 MA-3 MA-4 MA-5 MA-6 Dolžina 2000 mm 3000 mm 4000 mm 5000 mm 6000 mm Nastavitev Ročna Ročna Ročna Ročna Ročna Prikaz dolžine Merilni trak Merilni trak Merilni trak Merilni trak Merilni trak

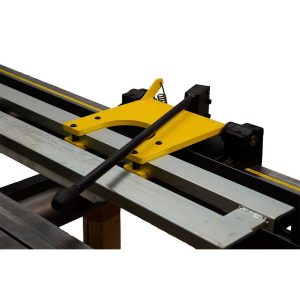

Analogni merilni naslon BOMAR XA je preprosto nastavljiv. Merilni trak je nameščen na linearnem vodilu za natančnejšo nastavitev na želeno mero. Možen dvig merilnega naslovna na zgornji položaj za odmik iz valjčne proge.   XA-2 XA-3 XA-4 XA-5 XA-6 Dolžina 2000 mm 3000 mm 4000 mm 5000 mm 6000 mm Nastavitev Ročna Ročna Ročna Ročna Ročna Prikaz dolžine Merilni trak Merilni trak Merilni trak Merilni trak Merilni trak

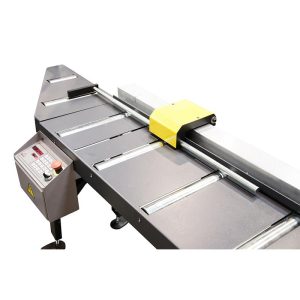

Avtomatski merilni naslon BOMAR MNCA je preprost za upravljanje. Velika natančnost pri merjenju dolžine 0,1 mm odstopanja. Možno je več načinov prikaza dolžine. Možno shranjevanje do 99 različnih dolžin. Merilni naslon se premika z 20 m/min. Možen dvig merilnega naslovna na zgornji položaj za odmik iz valjčne proge.   MNCA-3L MNCA-3R MNCA-4L MNCA-4R MNCA-5L MNCA-5R MNCA-6L MNCA-6R MNCA-7L MNCA-7R Dolžina 3000 mm 3000 mm 4000 mm 4000 mm 5000 mm 5000 mm 6000 mm 6000 mm 7000 mm 7000 mm Smer Levo Desno Levo Desno Levo Desno Levo Desno Levo Desno Nastavitev Avtomatska Avtomatska Avtomatska Avtomatska Avtomatska Avtomatska Avtomatska Avtomatska Avtomatska Avtomatska Prikaz dolžine Digitalni zaslon Digitalni zaslon Digitalni zaslon Digitalni zaslon Digitalni zaslon Digitalni zaslon Digitalni zaslon Digitalni zaslon Digitalni zaslon Digitalni zaslon

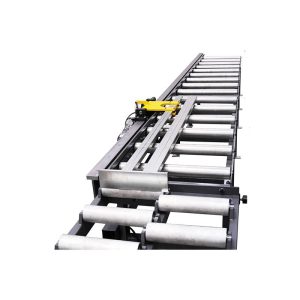

CNC krmiljen merilni naslon BOMAR TNCA je preprost za upravljanje. Velika natančnost pri merjenju dolžine 0,1 mm odstopanja. Možno shranjevanje do 99 različnih dolžin. Merilni naslon se premika z 20 m/min. Pnevmatičen dvig merilnega naslona za odmik iz valjčne proge za obdelavo daljših obdelovancev.   TNCA-3 R/L TNCA-4 R/L TNCA-5 R/L TNCA-6 R/L Dolžina 3000 mm 4000 mm 5000 mm 6000 mm Nastavitev Avtomatsko Avtomatsko Avtomatsko Avtomatsko Prikaz dolžine Digitalni zaslon Digitalni zaslon Digitalni zaslon Digitalni zaslon

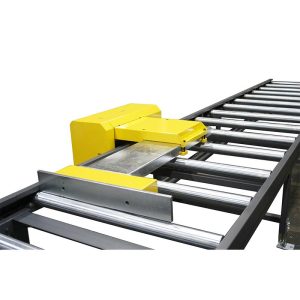

CNC krmiljen merilni naslon BOMAR XNCA je preprost za upravljanje. Velika natančnost pri merjenju dolžine 0,1 mm odstopanja. Možno shranjevanje do 99 različnih dolžin. Zaslon za prikaz dolžine je nameščen na krmilje na katerem tudi vpišete željeno vrednost.   XNCA-3 XNCA-4 XNCA-5 XNCA-6 Dolžina 3000 mm 4000 mm 5000 mm 6000 mm Nastavitev Avtomatsko Avtomatsko Avtomatsko Avtomatsko Prikaz dolžine Digitalni zaslon Digitalni zaslon Digitalni zaslon Digitalni zaslon

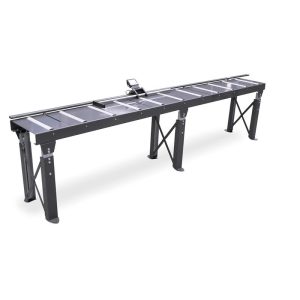

Digitalni merilni naslon BOMAR MRA je preprosto nastavljiv. Digitalni zaslon je nameščen na vrh naslona ter prikazuje trenutno dolžino. Možno je več načinov prikaza dolžine. Možen dvig merilnega naslovna na zgornji položaj za odmik iz valjčne proge.   MRA-2 MRA-3 MRA-4 MRA-5 MRA-6 Dolžina 2000 mm 3000 mm 4000 mm 5000 mm 6000 mm Nastavitev Ročna Ročna Ročna Ročna Ročna Prikaz dolžine Digitalni zaslon Digitalni zaslon Digitalni zaslon Digitalni zaslon Digitalni zaslon

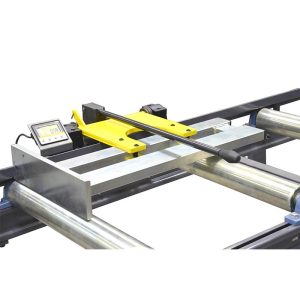

Digitalni merilni naslon BOMAR XRA je preprosto nastavljiv. Digitalni zaslon je nameščen na vrh naslona ter prikazuje trenutno dolžino. Prikaz dolžine z natančnostjo 0,1 mm. Možno je več načinov prikaza dolžine. Možen dvig merilnega naslovna na zgornji položaj za odmik iz valjčne proge.     XRA-2 XRA-3 XRA-4 XRA-5 XRA-6 Dolžina 2000 mm 3000 mm 4000 mm 5000 mm 6000 mm Nastavitev Ročna Ročna Ročna Ročna Ročna Prikaz dolžine Digitalni zaslon Digitalni zaslon Digitalni zaslon Digitalni zaslon Digitalni zaslon

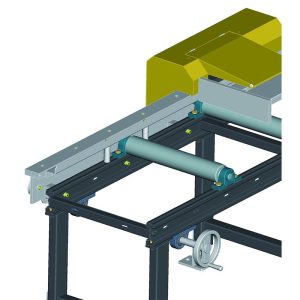

Digitalni merilni naslon BOMAR XDA je preprosto nastavljiv. Digitalni zaslon je nameščen na krmilni plošči. Pnevmatski odmik merilneg naslona v zgornji položaj. Pneumatksa zavora. Prikaz dolžine z natančnostjo 0,1 mm. Možno je več načinov prikaza dolžine. Nastavitev dolžine z vrtilnim kolescem   XDA-2 XDA-3 XDA-4 XDA-5 XDA-6 Dolžina 2000 mm 3000 mm 4000 mm 5000 mm 6000 mm Nastavitev Z kolescem Z kolescem Z kolescem Z kolescem Z kolescem Prikaz dolžine Digitalni zaslon Digitalni zaslon Digitalni zaslon Digitalni zaslon Digitalni zaslon

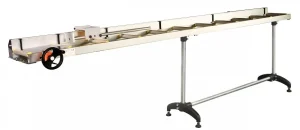

  Valjčne proge so višinsko nastavljive od 800 mm do 1050 mm. Velikost PVC valjev je Ø 40x300mm. Maksimalna obremenitev valjčne proge je 70 kg/m. Podajanje naslona je ročno z vertenjem ročice ob stroju. Prikaz položaja je na analognem prikazovalniku. Vpenjanje prislona s pomočjo pneumatskega vpenjala ob ročici. Potrebuje dovod stisnjenega zraka 6-8 bar.     TN - 3 TN - 4 TN - 6 Širina valjčne proge 360 mm 360 mm 360 mm Dolžina 3000 mm 4000 mm 6000 mm Število valjev 11 14 20 Premer valjev Ø 40 mm Ø 40 mm Ø 40 mm Nosilnost 70 kg/m 70 kg/m 70 kg/m Natančnost podajanja 0,1 mm 0,2 mm 0,3 mm

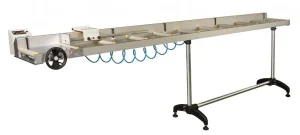

  Valjčne proge so višinsko nastavljive od 800 mm do 1050 mm. Velikost PVC valjev je Ø 40x300mm. Maksimalna obremenitev valjčne proge je 70 kg/m. Podajanje naslona je ročno z vertenjem ročice ob stroju. Prikaz položaja je na digitalnem zaslonu. Vpenjanje prislona s pomočjo pneumatskega vpenjala ob ročici. Potrebuje dovod stisnjenega zraka 6-8 bar.     TNDG - 3 TNDG - 4 TNDG - 6 Širina valjčne proge 360 mm 360 mm 360 mm Dolžina 3000 mm 4000 mm 6000 mm Število valjev 11 14 20 Premer valjev Ø 40 mm Ø 40 mm Ø 40 mm Nosilnost 70 kg/m 70 kg/m 70 kg/m Natančnost podajanja 0,1 mm 0,2 mm 0,3 mm   Tope con camino de rodillos TNDG de MG-720p (2) from TRONZADORAS MG on Vimeo.

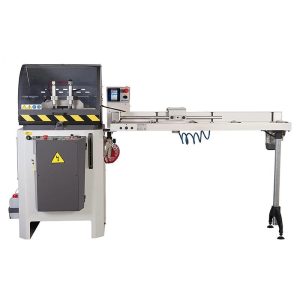

Avtomatski podajalni sistem za avtomatsko podajanje obdelovancev v žago. Sistem ima CNC krmilje, tako da so podajalne dolžine pri enem profilu različne ali enake, odvisno od vaših zahtev površina proge je prevlečena s Pertinaxom da profili lepo tečejo. Maksimalna obremenitev valjčne proge je 70 kg/m. Podajanje profila je avtomatsko, lahko se poveže s krmiljem stroja Zaslon na dotik na katerega vpišete željeno mero Spomin z 20 merami Podajalna hitrost hitro je 18 m/min Podajalna hitrost počasno je 0,6 m/min Preciznost pozicioniranja 0,1 mm USB priklop Dodatna oprema: Čitalec črtnih kod Prijemalne klešče za prijemanje profila     AUTOPOS - 3 AUTOPOS - 4 AUTOPOS - 6 Širina valjčne proge 400 mm 400 mm 400 mm Dolžina 3000 mm 4000 mm 6000 mm Število valjev ravna površina ravna površina ravna površina Nosilnost 70 kg/m 70 kg/m 70 kg/m Natančnost podajanja 0,1 mm 0,1 mm 0,1 mm

Valjčne proge so višinsko nastavljive od 800 mm do 1050 mm. Velikost PVC valjev je Ø 40x300mm. Maksimalna obremenitev valjčne proge je 70 kg/m. Podajanje naslona je avtomatsko. Zaslon na dotik na katerega vpišete željeno mero. Podajalna hitrost je 18 m/min Dodatna oprema: Čitalec črtnih kod USB priklop za nalaganje programov     AUTOPOS - 3 AUTOPOS - 4 AUTOPOS - 6 Širina valjčne proge 360 mm 360 mm 360 mm Dolžina 3000 mm 4000 mm 6000 mm Število valjev 11 14 20 Premer valjev Ø 40 mm Ø 40 mm Ø 40 mm Nosilnost 70 kg/m 70 kg/m 70 kg/m Natančnost podajanja 0,1 mm 0,1 mm 0,1 mm
