STRANDS MODELL S 40 M Podajanje: 0,10 / 0,16 / 0,24 / 0,33 mm/v Vrtalna kapaciteta jeklo: 40 mm Previs: 330 mm Samostoječa izvedba

STRANDS MODELL S 40 ME Podajanje: 0,10 / 0,16 / 0,24 / 0,33 mm/v Vrtalna kapaciteta jeklo: 40 mm Previs: 330 mm Samostoječa izvedba

STRANDS MODELL S 40 Vrtalna kapaciteta jeklo: 40 mm Previs: 330 mm Samostoječa izvedba

STRANDS MODELL S 35 Vrtalna kapaciteta jeklo: 35 mm Previs: 320 mm Samostoječa izvedba

STRANDS MODELL S 35 M Podajanje: 0,10 / 0,15 / 0,22 / 0,30 mm/v Vrtalna kapaciteta jeklo: 35 mm Previs: 320 mm Samostoječa izvedba

STRANDS MODELL S 35 ME Podajanje: 0,10 / 0,15 / 0,22 / 0,30 mm/v Vrtalna kapaciteta jeklo: 35 mm Previs: 320 mm Samostoječa izvedba

STRANDS MODELL S 25 B Vrtalna kapaciteta jeklo: 25 mm Previs: 255 mm Namizni vrtalni stroj

STRANDS MODELL S 25 Brezstopenjska nastavitev hitrosti Vrtalna kapaciteta jeklo: 25 mm Previs: 255 mm Namizni vrtalni stroj

STRANDS MODELL S 25 BM Podajanje: 0,10/0,15/0,22/0,30 mm/v Vrtalna kapaciteta jeklo: 25 mm Previs: 255 mm Namizni vrtalni stroj

STRANDS MODELL S 25M Podajanje: 0,10 / 0,15 / 0,22 / 0,30 mm/v Vrtalna kapaciteta jeklo: 25 mm Previs: 255 mm Namizni vrtalni stroj

STRANDS MODELL S 30B Vrtalna kapaciteta jeklo: 30 mm Previs: 320 mm Namizni vrtalni stroj

STRANDS MODELL S 30 Vrtalna kapaciteta jeklo: 30 mm Previs: 320 mm

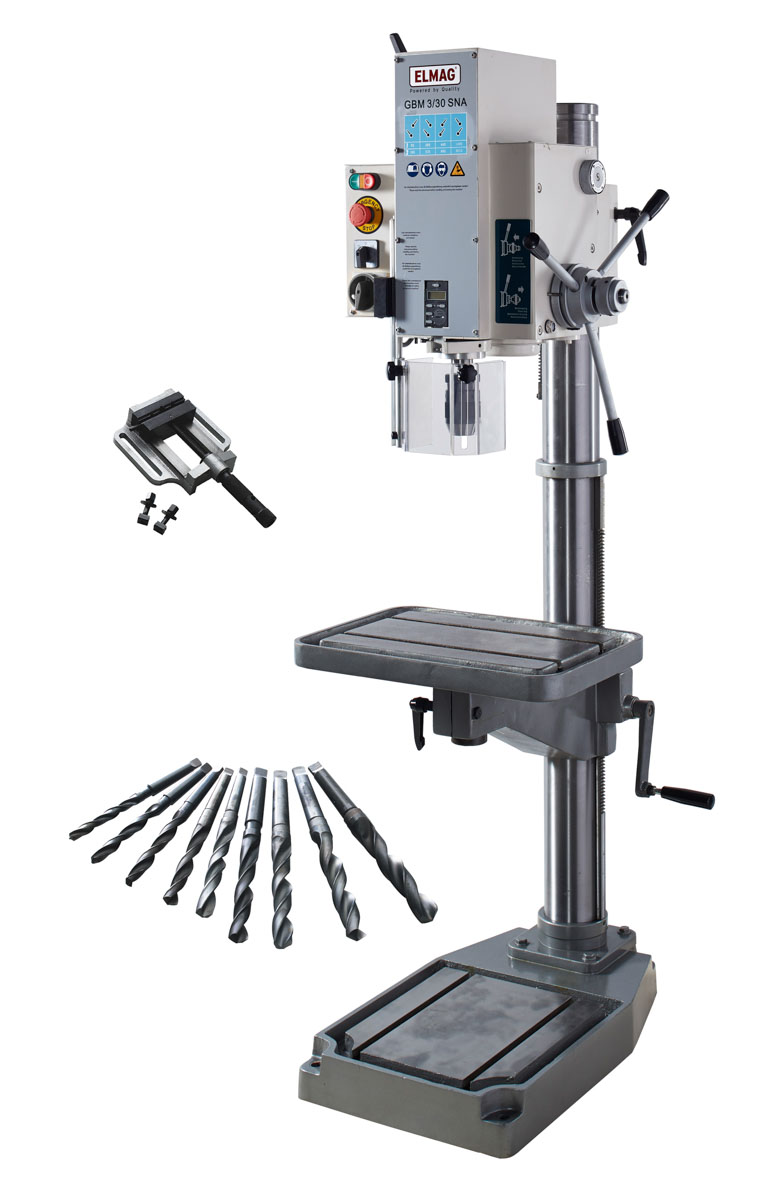

Elmag GBM 3/30 SNA Vrtalna kapaciteta jeklo: 30 mm Previs: 320 mm Radialni vrtalni stroj

STRANDS MODELL S 25 BM Podajanje: 0,10/0,15/0,22/0,30 mm/v Vrtalna kapaciteta jeklo: 25 mm Previs: 255 mm Namizni vrtalni stroj

Izvrsten model GBM 4/50 SGA ponuja številne uporabne funkcije za kvalitete-no in ekonomično vrtanje in rezanje navojev.Avtomatska nastavitev višine delovne mize iz delovnega položaja in avtomats-ko izmetalo orodja zagotavljata skrajšanje časa menjave. 12 stopenj številavrtljajev do 2.050 O/min ter avtomatski pomik s štirimi stopnjami zagotavljatastalno ustrezne rezalne hitrosti - kapaciteta vrtanja v jeklo do O 50 mm.Integriran hladilni sistem , ter funcija rezanja navojev s spremembo smerivrtenja na podajalni ročici zaokrožujeta celoto tega vrhunskega modela vrtal-nega stroja. Dodatni plusi: z digitalnim prikazom globine vrtanja lahko izdela-te tudi izvrtine in navoje z oskimi tolerancami globine.* Vrtalno vreteno s preciznimi ležaji* Vrtenje v desno in levo* Funkcija rezanja navojev s preklopom smeri vrtenja s stikali na krmilni ročici* 4 avtomatski pomiki 0,07 / 0,15 / 0,26 / 0,4 mm/O* Digitalni prikaz globine vrtanja* Avtomatsko izmetalo orodij* Precizna vrtalna miza in osnovna plošča s T-utori in kanalom za emulzijo* Avtomatska višinsk nastavitev vrtalne mize s polžnim gonilom* Integriran hladilni sistem s povratnim vodom in rezervoarjem v podstavku stroja* Zaščita vrtalnega orodja* Skala za globino z naslonom* Halogenska osvetlitev delovne mizeV SET-u je še sledeča oprema:- strojni primež 150 mm (16086)- vijaka za pritrditev primeža na mizo- 9-delni set svedrov HSS / MK2 in MK-3 - 14,5-30 mm SpecifikacijeKonus v pinoli: MK-4Področje št.vrtljajev (O/min): 42-2050Št.stopenj: 12Vrtalni hod: 180T-utori/širina (mm): 14Hod vrtalne mize (mm): 540Previs (mm): 360Vrtalna miza- nagib: +-90°Vrtalna miza - vrtljiva: +- 180°Razdalja pinole do mize (mm): 60-600Razdalja pinole do podstavka (m): 1215Velikost mize (mm): 505×375Moč motorja (W): 2800/2200Črpalka emulzije (W): 90Priklop (V/Hz): 400/50-60Pretok črpalke emulzije (l/min): 6Avtomatski pomik pinole (mm/v): 0,07/0,15/0,4Število stopenj pomika pinole: 4Kubatura (mm): 505x375x600Višina (mm): 2320Teža (kg): 740

STRANDS MODELL S 40 Vrtalna kapaciteta jeklo: 40 mm Previs: 330 mm Samostoječa izvedba

Elmag GBM 4/50 SGA Vrtalna kapaciteta jeklo: 50 mm Previs: 360 mm

STRANDS MODELL S 25M Podajanje: 0,10 / 0,15 / 0,22 / 0,30 mm/v Vrtalna kapaciteta jeklo: 25 mm Previs: 255 mm Namizni vrtalni stroj

Značilnosti vrtalnega stroja: Robusten vrtalni stroj GBM 4/35 SGA je opremljen s posebnim zobniškim predležjem za prenos večjih obremenitev. Velika razdalja med pinolo in mizo je idealna za obdelavo večjih obdelovancev. Posebni zobniki predležja izboljšajo prenos večjih obremenitev ter zmanjšajo hrup. Primerne za uporabo pri večjih ali tudi manjših serijah. Idealen stroj za rezanje navojev Primeren za vrtanje tudi majhnih izvrtin s svojimi 3010 v/min Steberni vrtalni stroj GBM 4/35 SGA ima avtomatski pomik pinole - vklop je z elektromagnetnim sistemom Vrtalni stroj je opremljen s sistemom za vrezovanje navojev Robustno specialno predležje, ima kapaciteto vrtanja v jeklo do 35 mm in nudi z do 850 mm višine pinole nad mizo dovolj prostora za obdelavo visokih obdelovancev. Predležje z zobniki s poševnim ozobjem izdelani s kombinacijo jekla in posebnega prešanega materiala skrbijo za premagovanje velikih obremenitev in mirnega teka. Vrtalni stroj GBM 4/35 SGA je tako izvrstna rešitev za srednje težke zahteve pri izdelavi konstrukcij in ključavničarstvu, tudi pri maloserijski proizvodnji. Velika delovna višina, visoki vrtljaji Avtomatski pomik pinole Elektromagnetni vklop podajanja Elektromagnetni preklop spreminjanja smeri vrtenja s pritiskom na tipko na ročici Digitalna skala za globino vrtanja Obdelana spodnja plošča podstavka Dvostopenjski motor štiri podajalne hitrosti (0,1/0,15/0,22/0,3 mm/v) Konus pinole MK4 PREDNOSTI • Vrtalna zmogljivost Ø 35 mm Avtomatski pomik vretena (0,1; 0,15; 0,22; 0,33 mm/obr.) Delovni prostor 500 x 350 x 860 mm Previs 320 mm Močan pogonski motor 400 V, 2-stopenjski 1.500 / 1.800 W Tiho delujoče kakovostno zobniško kolo z visoko obremenljivim poševnim zobjem 8 hitrosti 75 - 3.010 vrt/min Vrtalna vretena s preciznimi ležaji Desni in levi vrtljaj Zaščitni pokrov vrtalne vretena Lestvica globine vrtanja in omejevalnik Izmet orodja Velika, natančna delovna miza z T-utori in žlebom za hladilno tekočino Visoko nosilna brušen jeklen steber z zobato letvijo Vrtljiva in po višini nastavljiva glava Gumb za zasilno zaustavitev / sprožilec pri izpadu napetosti Serijska oprema: Hitro vpenjalna vrtalna glava B16 1 - 16 mm Konusni trn MK 3 /  B16 Orodje za izmet vrtalne glave Navodila / CE Reducirna puša MK 4 / MK 3 Reducirna puša MK 3 / MK 2 Izbijalni klin SET vključuje: GBM 4/35 SGA Serijska oprema Primež 150 mm Vpenjalni vijaki 14 mm Set HSS svedrov 14,5-30 mm 9 delni Tehnični podatki: Vrtalna kapaciteta jeklo  35 mm Kapaciteta rezanja navojev  M 22 Konus v pinoli  MK 4 Podrčje števila vrtljajev  78 - 3020 vrtlj./min Števi stopenj hitrosti  8 Vrtalni hod  150 mm Število podajalnih hitrosti  4 Podajalne hitrosti  0,1; 0,15; 0,22; 0,33 mm/obr. Utori v vrtalni mizi  14 mm Velikost vrtalne mize  500x400 mm Hod vrtalne mize  500 mm Previs  320 mm Zasuk vrtalne mize okrog stebra  +/- 180° Zasuk vrtalne glave okrog stebra  +/- 180° Razdalja pinole do mize  10 - 860 mm Moč motorja  (2 stopnji) 1500/1800 W Napajanje  400/50 V/Hz Površina natleh  700x600 mm Višina stroja  1950 mm Teža  275 kg

STRANDS MODELL S 40 M Podajanje: 0,10 / 0,16 / 0,24 / 0,33 mm/v Vrtalna kapaciteta jeklo: 40 mm Previs: 330 mm Samostoječa izvedba

Vrtalna kapaciteta jeklo: 40 mm / M22 Previs: 325 mm Podajalne hitrosti 0,1; 0,15; 0,22; 0,33 mm/obr

STRANDS MODELL S 30B Vrtalna kapaciteta jeklo: 30 mm Previs: 320 mm Namizni vrtalni stroj

MFB 45 TGV omogoča široko področje obdelave majhnih do srednje velikih obdelovancev z rezkanjem z rezkalnimi glavami, stebelnimi rezkarji, vrtanje, grezenje, posnemanje, rezanje navojev. Posebej lahko izpostavimo kapaciteto rezkanja z rezkalnimi glavami do premera 80 mm, najvišjo število vrtljajev 3.200 O/min za majhne izvrtine, možna je uporaba tudi brusnih orodij.V celoti ergonomsko oblikovan stroj MFB 45 TGV je opremljen s tristopenjskim avtomatskim pomikom pinole, ter posebnim modusom za rezanje navojev. Univerzalni stroj za fleksibilno obdelavo. * Srednji velikostni razred z avtomatskim pomikom * Kapaciteta rezkanja O 80 / 32 mm * Kubatura 800 x 240 x 475 mm * Previs 260 mm * Hod mize 550 x 200 mm * Nagibna rezkalna glava ± 90° * Pogonski motor dvostopenjski 1.100 W / 850 W, 400 V * Robustno kvalitetno predležje, 12 stopenj vrtljajev 75 - 3.200 O/min * Vrtenje v desno in levo * Načini delovanja Vrtanje / Rezkanje in rezanje navojev * Avtomatski pomik pinole, 3-stopenjski 0,10 / 0,18 / 0,28 mm/O * Precizno-mikro podajanje * Rezkalno vreteno s preciznim vležajenjem * Pritezno vreteno za visoko varnost * Zaščita rezkalnega vretena * Skala in prislon za globino vrtanja * Lahkotno tekoča, precizna križna miza s T-utori in kanalom za zbiranje emulzije * Zasilna STOP tipka / podnapetostna zaščitaSpecifikacije:Kapaciteta vrtanja v jeklo (mm): 45 Kapaciteta navojev (M): 20 Kapacit.rezkanja ploskovno (mm): 80 Kapacit.rezkanja stebelno (mm): 32 Konus v pinoli (MK): 4 Obrati v stopnji 1 (v/min): 75-1600 Obrati v stopnji 2 (v/min): 150-3200 Število stopenj obratov: 12 Hod pinole (mm): 120 T-utori, velikost (mm): 14 Hod rezkalne glave (mm): 450 Previs (mm): 260 Nagib rezkalne glave (°): +-90 Razdalja pinole do mize (mm): 25-475 Površina rezkalne mize mm): 800×240 Hod mize X x Y (mm): 550×200 Avtomatski pomik pinole (mm/v): 0,10/0,18/0,28 Št.stopenj pomika pinole: 3 Moč motorja (W): 2 stopnji: 1100/850 Priključna napetost (V/Hz): 400/50-60 Kubatura (mm): 820x240x475 Dolžina x širina (mm): 1300×1000 Višina (mm): 1500 Teža (kg): 278

STRANDS MODELL S 40 ME Podajanje: 0,10 / 0,16 / 0,24 / 0,33 mm/v Vrtalna kapaciteta jeklo: 40 mm Previs: 330 mm Samostoječa izvedba
