Tračne žage za kovino

Značilnosti stroja: - Precizna vodila traku žage s trdo kovinskimi HM vodili in vodilnimi kolesi odpornimi na obrabo - Lok žage se premika navpično na dveh masivnih okroglih stebrih- Brezstopenjsko nastavljiva hitrost traku žage 10-80 m/min- Integriran podajalni sistem obdelovanca z krogličnim vretenom in servo motorjem, z enkratnim podajalnim hodom 400 mm, večkrat ponovljiv- Primež vpne obdelovanec pred in za listom žage,kar zagotavlja trdno vpetje in kratek ostanek materiala- NC-krmilje spomin za 100 programskih mest- Krmilni sistem z velikim grafičnim displajem in zaslonom na dotik- gnana ščetka za čiščenje medzobja traku žage- hladilni sistem za hlajenje z emulzijo za kvalitetno izpiranje odrezkov Že vključena opcijska oprema:- sistem regulacije vpenjalne sile primeža- hidravlično napenjanje traku žage- transporter odrezkovKapacitete stroja:Okroglo: 90° - fi 320 mmPravokotno: 90° (VxŠ) - 320×320 mm Tehnične karakteristike stroja:Območje kota rezanja: 90°Rezalna hitrost: 10 – 80 m/min Dimenzija traku žage: 4115x34x1,1 mmDelovna višina: 850 mmRezalno podajanje: hidravličnoVpenjanje obdelovanca: hidravličnoPodajanje materiala: hidarvličnoDolžina podjanja obdelovanca brez preprijemanja: 400 mm Dolžina podjanja obdelovanca s preprijemanjem: 99.999 mmMoč motorja: 5,0 kW 400V, 50 HzDimenzija stroja (DxŠxV): 2300x2250x1550 mmTeža stroja: 1.750 kg

Maksimalni premer rezanja Ø 230 mm / 275x230 mm Rezalna hitrost: 40-80 m/min Dimenzija traku žage: 27 x 0,90 x 2720 mm Zasuk loka v levo: 45° Zasuk loka v desno: 60° miza se suče skupaj z lokom žage

Značilnosti stroja: - Precizna vodila traku žage s trdo kovinskimi HM vodili in vodilnimi kolesi odpornimi na obrabo - Stabilen lok žage iz sive litine, vibracijsko dušljive izvedbe - Dve rezalni hitrosti , 35 in 70 m/min , s preklapljanjem polov - Ročno, brezstopenjsko nastavljanje kota rezanja z odčitavanjem na skali - delovna višina 760 mm, kar olajša delo tudi s težkimi obdelovanci - Merni prislon dolžine 500 mm - Nastavljiva roka z vodilom lista žage, se nastavi na velikost obdelovanca - Hladilni sistem za emulzijo Princip delovanja: manualno s hidravlično regulacijo pomika - Ročno vpenjanje obdelovanca s hitrovpenjalnim primežem - Samodejno spuščanje loka žage (s pomočjo teže loka, hitrost spuščanja je brezstopenjsko nastavljiva) - Po končanem rezu se lok ročno dvigne v zgornji položaj - Ročno odpiranje primeža - Ponovitev cikla Kapacitete stroja: okroglo: 90° - fi 230 mm 45°D - fi 190 mm 60°D - fi 120 mm 45°L - fi 170 mm Pravokotno: 90° - 275×200 mm 45°D - 190×160 mm 60°D - 120×85 mm 45°L - 185×100 mmKvadratno: 90° - 230 mm 45°D - 180 mm 60°D - 100 mm 45°L - 150 mmTehnične karakteristike stroja: Območje kota rezanja: 45°L -90°-45°D-60°D dvostranski nagib loka Rezalna hitrost: 35 / 70 m/min Dimenzija traku žage: 2720x27x0,9 mm Rezalno podajanje: hidravlično Dvig loka žage: ročno Vpenjanje obdelovanca: ročno Delovna višina 760 mm Moč motorja: 0,7 / 1,1 kW , 400V, 50 Hz Dimenzija stroja (DxŠxV): 1150x1520x1670 mm Teža stroja: 330 kg

Maksimalni premer rezanja Ø 350 mm / 510x350mm Rezalna hitrost: 20-120 m/min (Brezstopenjska) Dimenzija traku žage: 34 x 1,1 x 4780 mm Zasuk loka:  -60° / +60 Polavtomatska

Tračna žaga CY omogoča rezanje pod kotom* Enostavno nastavljiv zasuk loka žage 0-60° z odčitavanjem na veliki skali* Hitrovpenjalni primež za hitro delo pri serijskih rezih* Hladilni sistem z emulzijo* Brezstopenjsko nastavljanje hitrosti podajanja s pomočjo hidravličnega cilindraSpecifikacijeObmočje rezanja maks.(mm): 200×170Dimenzija tračnega lista (mm): 20×0,9×2085Širina odpiranja primeža (mm): 0 - 215Kot rezanja (°): 0-60Rezalna hitrost (m/min): 42 / 84Elektromotor (V / kW): 400 / 1,1Višina za valjčno progo (mm): 890Dimenzija DxŠxV (mm): 1400x650x1120Teža (kg): 175Standardna oprema:- Sistem samodejnega spuščanja z regulacijskim ventilom - Hitro vpenjalni primež - Ročica za hitro vpenjanje - Merni naslon- Ročaica za hitro nstavljanje kota rezanja- Kotna skala - Oljna kopel za trajno mazanje - Centralna nadzorna plošča - ERGO krmilna ročica / vklop/izklop - Hladilni sistem z električno črpalko - Kolesa žage z natančnimi ležaji - Nastavitev teka traku žage- Napenjalec žaginega lista s paketom krožnikastih vzmeti- Končno stikalo za nadzor žaginega lista SBÜ- Nastavljivo sprednje vodilo žaginega lista - Nastavljiv sprednji/zadnji napenjalni ležaj - Strgalo za odrezke/zaščita pred posegom- Ščetka za odrezke- Zaščita žaginega lista z mejnim stikalom - Samodejni izklop Auto OFF - Lok žage vležajen s koničnimi valjčnimi ležaji - Pločevinasto podnožje s pladnjem za odrezke- Bimetalni kobaltni trak za žagoPrednosti:Zmogljiv pogonski motor Centralna nadzorna plošča Nastavljivo sprednje vodilo žaginega lista z varovalom za prijemalo Vrtljiv okvir žaginega lista Fiksni primež Natančno nastavljiv par vpenjalnih ležajev Prilagodljiv hladilni vod Vključno s karbidnimi vodili žaginega lista Veliko dimenzioniran cilinder za spuščanje loka žageMikro stikalo za enostavno napenjanje žaginega lista Hitra menjava lista s pomočjo integrirane lopute

Tračna žaga CY omogoča rezanje pod kotom* Enostavno nastavljiv zasuk loka žage 0-60° z odčitavanjem na veliki skali* Hitrovpenjalni primež za hitro delo pri serijskih rezih* Hladilni sistem* Brezstopenjsko nastavljanje hitrosti podajanja s pomočjo hidravličnega cilindra* brezstopensjko nastavljanje rezalne hitrosti - odlično za rezanje različnih materialovKapaciteta rezanja:90° : fi 170 mm , pravokotno 185×170 mm45° : fi 130 mm , pravokotno 130×130 mm60° : fi 75 mm , pravokotno 75×75 mmObmočje rezanja maks.(mm): 185×170Dimenzija tračnega lista (mm): 20×0,9×2110Območje rezanja 90°okroglo(mm): 170Območje rezanja 90°pravok.(mm): 185×170Območje rezanja 45°okroglo(mm): 130Območje rezanja 45°pravok.(mm): 130×130Območje rezanja 60°okroglo(mm): 75Območje rezanja 60°pravok.(mm): 75×75Kot rezanja (°): 0-60Rezalna hitrost (m/min): 20-85 brezstopenjskoElektromotor (V / kW): 400 / 0,75Višina za valjčno progo (mm): 890Dimenzija DxŠxV (mm): 1156x572x1580Teža (kg): 156

Tračna žaga CY omogoča rezanje pod kotom* Brezstopenjsko nastavljiva rezalna hitrost* Enostavno nastavljiv zasuk loka žage 0-60° z odčitavanjem na veliki skali* Hitrovpenjalni primež za hitro delo pri serijskih rezih* Hladilni sistem* Brezstopenjsko nastavljanje hutrosti podajanja s pomočjo hidravličnega cilindraKapaciteta rezanja:90° : fi 230 mm , pravokotno 245×160 mm45° : fi 150 mm , pravokotno 200×140 mm60° : fi 90 mm , pravokotno 85×85 mmSpecifikacijeObmočje rezanja maks.(mm): 245×160Dimenzija tračnega lista (mm): 27×0,9×2450Območje rezanja 90°okroglo(mm): 230Območje rezanja 90°kvadr.(mm): 220Območje rezanja 90°pravok.(mm): 245×160Območje rezanja 45°okroglo(mm): 150Območje rezanja 45°kvadr.(mm): 145Območje rezanja 45°pravok.(mm): 200×140Območje rezanja 60°okroglo(mm): 90Območje rezanja 60°kvadr.(mm): 85Kot rezanja (°): 0-60Rezalna hitrost (m/min): 20-85 brezstopenjskoElektromotor (V / kW): 400 / 1,1Višina za valjčno progo (mm): 900Dimenzija DxŠxV (mm): 1549x737x1650Teža (kg): 216

Tračna žaga CY omogoča rezanje pod kotom* Enostavno nastavljiv zasuk loka žage 0-60° z odčitavanjem na veliki skali* Hitrovpenjalni primež za hitro delo pri serijskih rezih* Hladilni sistem z emulzijo* Brezstopenjsko nastavljanje hitrosti podajanja s pomočjo hidravličnega cilindraSpecifikacijeObmočje rezanja maks.(mm): 260×200Dimenzija tračnega lista (mm): 27×0,9×2455Širina odpiranja primeža (mm): 0 - 260Kot rezanja (°): 0-60Rezalna hitrost (m/min): 34 / 68Elektromotor (V / kW): 400 / 1,1Višina za valjčno progo (mm): 900Dimenzija DxŠxV (mm): 1450x650x1450Teža (kg): 220Standardna oprema:- Sistem samodejnega spuščanja z regulacijskim ventilom - Hitro vpenjalni primež - Ročica za hitro vpenjanje - Merni naslon- Ročaica za hitro nstavljanje kota rezanja- Kotna skala - Oljna kopel za trajno mazanje - Centralna nadzorna plošča - ERGO krmilna ročica / vklop/izklop - Hladilni sistem z električno črpalko - Kolesa žage z natančnimi ležaji - Nastavitev teka traku žage- Napenjalec žaginega lista s paketom krožnikastih vzmeti- Končno stikalo za nadzor žaginega lista SBÜ- Nastavljivo sprednje vodilo žaginega lista - Nastavljiv sprednji/zadnji napenjalni ležaj - Strgalo za odrezke/zaščita pred posegom- Ščetka za odrezke- Zaščita žaginega lista z mejnim stikalom - Samodejni izklop Auto OFF - Lok žage vležajen s koničnimi valjčnimi ležaji - Pločevinasto podnožje s pladnjem za odrezke- Bimetalni kobaltni trak za žagoPrednosti:Zmogljiv pogonski motor Centralna nadzorna plošča Nastavljivo sprednje vodilo žaginega lista z varovalom za prijemalo Vrtljiv okvir žaginega lista Fiksni primež Natančno nastavljiv par vpenjalnih ležajev Prilagodljiv hladilni vod Vključno s karbidnimi vodili žaginega lista Veliko dimenzioniran cilinder za spuščanje loka žageMikro stikalo za enostavno napenjanje žaginega lista Hitra menjava lista s pomočjo integrirane lopute

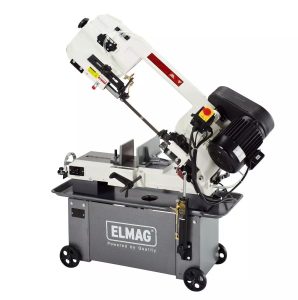

Tračna žaga HY omogoča ravno rezanje in rezanje pod kotom* Brezstopenjsko nastavljiva hidravlična regulacija hitrosti spuščananja loka žage* Opremljena s transportnimi kolesi za lahko prestavljanje žage* Lahka žaga za območje rezanja do 305×180 mm* Enostavno nastavljiv zasuk primeža žage 0-45° z odčitavanjem na skali* Hitrovpenjalni primež za hitro delo pri serijskih rezih* Hladilni sistem* 4 stopnje hitrosti rezanja za rezanje tako trdih kot mehkih materialovKapaciteta rezanja:90° : fi 180 mm , pravokotno 305×180 mm45° : fi 110 mm , pravokotno 180×110 mmObmočje rezanja maks.(mm): 305×180Dimenzija tračnega lista (mm): 20×0,9×2360Območje rezanja 90°okroglo(mm): 180Območje rezanja 90°kvadr.(mm): 180Območje rezanja 90°pravok.(mm): 305×180Območje rezanja 45°okroglo(mm): 110Območje rezanja 45°kvadr.(mm): 110Območje rezanja 45°pravok.(mm): 180×110Kot rezanja (°): 0-45Rezalna hitrost (m/min): 4 stopnje / 18/28/37/54Hlajenje z emulzijo: DAElektromotor (V / kW): 400 / 0,75Višina za valjčno progo (mm): 530Dimenzija DxŠxV (mm): 1250x430x1000Teža (kg): 130

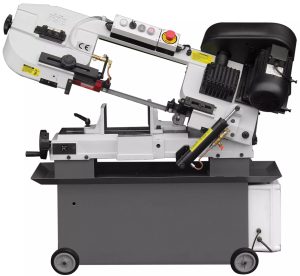

Tračna žaga HY omogoča ravno rezanje in rezanje pod kotomZmogljive srednje velike tračne žageMed stroji za rezanje na dolžino, ki so primerni tudi za kotne reze, so preizkušene tračne žage HY z enosmernim vrtljivim okvirjem in vrtljivimi vpenjalnimi čeljustmi, ki se uporabljajo v številnih kovinskopredelovalnih delavnicah. Zaradi odlične izdelave so idealne tudi kot kompaktna rešitev za rezanje v industrijskih podjetjih. Modeli HY imajo pogon z jermenskim pogonom, ki učinkovito varuje pred preobremenitvijo žaginega lista.HY 305×178 - Prilagodljiva uporabaLahka tračna žaga za rezanje velikosti do 305×178 mm. Štiri stopnje hitrosti za trde in mehke materiale. Opremljena je s transportnimi kolesi za prilagodljivo uporabo v podjetju.Standardna oprema- HY tračna žaga za kovino- Sistem za samodejno spuščanje z regulacijskim ventilom- Stikalo za hitro vpenjanje- Zaustavitev palice z omejevalnikom materiala- Nastavljiv kot vpenjalne čeljusti- Hladilni sistem z električno črpalko- Kolesa žage z natančnimi ležaji- Nastavitev tirnice žage- Nastavljivo vodilo žage - Nastavljiv sprednji/zadnji vpenjalni ležaj - Strgalo za drobir - Samodejni izklop AutoOFF - Odklop napetosti v sili/nič - Podnožje iz jeklene plošče z nastavljivim vpenjalnim ležajem. Nastavljivo vodilo žaginega lista- Nastavljiv sprednji/zadnji vpenjalni ležaj- Strgalo za odrezke in ščetka za odrezke- Samodejni izklop AutoOFF- Izklop v sili/izklop ničelne napetosti- Podstavek iz pločevine s posodo za odrezke- Posoda za odrezke- Transportna kolesa- Bimetalni žagin listPREDNOSTIBrezstopenjsko nastavljiv podajalni okvir žage s hidravličnim samodejnim spuščanjem in regulacijskim ventilomHitro vpenjalni primež za hitro in natančno vpenjanjeZaustavitev palice z zaustavitvijo materialaNastavljiv kot rezanja od 0-45°750 W pogon z jermenom V, menjalnik v oljni kopeliŠtiri hitrosti rezanja: Optimalno hlajenje žaginega lista z električno črpalko, dozirnim ventilom in povratnim filtromGladek tek žaginega lista zaradi natančno nameščenih kolesc za žagin list z nastavitvijo tirniceEnostavna menjava žaginega lista z vrtljivim ročajemVarno vodenje žaginega lista zaradi nastavljivih vpenjalnih ležajevNatančno nastavljivi pari vpenjalnih ležajev za prilagoditev brez zračnostiČiščenje zaradi strgala za iveri in krtače za iveriVarno delovanje z zaščito žaginega lista, Mejnim stikalom, zaščito pred prijemom, samodejnim izklopom AutoOFF, izklopom v sili, izklopom brez napetosti, skladnostjo s CEPlug & play s polnjenjem olja in visokokakovostnim bimetalnim kobaltovim žaginim listomOdobritev za navpično rezanje s pokončnim okvirjem žageTEHNIČNI PODATKIRezalna površina max. 305×178 mmDolžina žage 2362 mmVišina žage 19 mmDebelina žage 0,9 mmKot rezanja 0-45 °Stopnje hitrosti 4Hitrost rezanja 22/34/49/64 m/minPogon žage Moč motorja 750 WMrežni priključek 400/50-60 V/HzRaven zvočnega tlaka (jeklo) 71/73 dB(A)Višina dovoda 530 mmDolžina 1250 mmŠirina 510 mmVišina 1140 mmTeža 140 kg

* Visoko precizni rezi* po končanem rezu* Avtomatsko delovanje z nastavljivo vzmetjo za regulacijo podajalne sile* Nastavljivo vodilo traku, hitrovpenjalni primež, merni prislon, zbiralec odrezkov* Rezalna hitrost 45 m/min* Možnost vertikalnega dviga loka* Nastavitev povratne zmeti za lažje deloKapaciteta rezanjaKapaciteta rezanja 90° - okroglo: 100 mmKapaciteta rezanja 90° - ploščato: 100×150 mmKapaciteta rezanja 45° - okroglo: 60 mmKapaciteta rezanja 45° - ploščato: 60×100 mmObmočje rezanja maks.(mm): 150×100Dimenzija tračnega lista (mm): 13×0,65×1470Območje rezanja 90°okroglo(mm): 100Območje rezanja 90°kvadr.(mm): 100×100Območje rezanja 90°pravok.(mm): 150×100Območje rezanja 45°okroglo(mm): 60Območje rezanja 45°kvadr.(mm): 60×60Območje rezanja 45°pravok.(mm): 100×60Kot rezanja (°): 0-45Rezalna hitrost (m/min): 45Hlajenje z emulzijo: NE - suho rezanjeElektromotor (V / kW): 230/0,37Dimenzija DxŠxV (mm): 810x290x400Teža (kg): 22

* Tračna žaga TB omogoča optimalno rezanje do maks. 122×122 mm* Idealna za manjše delavnice, terenska dela* Variabilna hitrost odvisno od materiala 30-80 m/minKapaciteta rezanja 90° - okroglo: 122 mmKapaciteta rezanja 90° - ploščato:122×122 mmKapaciteta rezanja 45° - okroglo: 95 mmKapaciteta rezanja 45° - ploščato: 95×95 mmKapaciteta rezanja 60° - okroglo: 63 mmKapaciteta rezanja 60° - ploščato: 63×63 mmObmočje rezanja maks.(mm): 122×122Dimenzija tračnega lista (mm): 13×0,65×1440Premer primeža (mm): > 125Št. vrtljajev krož.lista (O/min): 2 stopnji 40/80Kot rezanja (°): 0-60Rezalna hitrost (m/min): 30-80Elektromotor (V / kW): 230/1,25Dimenzija DxŠxV (mm): 705x590x490Teža (kg): 21

Prenosna tračna žaga z variabilno hitrostjo za vsestransko uporabo v delavnici, na terenu,…* Tračna žaga TB omogoča optimalno rezanje do maks. 150×140 mm* Idealna za manjše delavnice, terenska dela* Variabilna hitrost odvisno od materiala 30-63 m/minKapaciteta rezanja 90° - okroglo: 150 mmKapaciteta rezanja 90° - ploščato:150×140 mmKapaciteta rezanja 45° - okroglo: 90 mmKapaciteta rezanja 45° - ploščato: 100×90 mmKapaciteta rezanja 60° - okroglo: 65 mmKapaciteta rezanja 60° - ploščato: 65×70 mmObmočje rezanja maks.(mm): 150×140Dimenzija tračnega lista (mm): 13×0,9×1735Premer primeža (mm): >150Št. vrtljajev krož.lista (O/min): 2 stopnji 40/80Kot rezanja (°): 0-60Rezalna hitrost (m/min): 30-63Elektromotor (V / kW): 230 / 2Dimenzija DxŠxV (mm): 900x350x500Teža (kg): 27

Prenosna tračna žaga z variabilno hitrostjo za vsestransko uporabo v delavnici, na terenu,…* Tračna žaga omogoča optimalno rezanje do maks. 125×125 mm* Idealna za manjše delavnice, terenska dela* Variabilna hitrost odvisno od materiala 30-80 m/minKapaciteta rezanja 90° - okroglo: 125 mmKapaciteta rezanja 90° - kvadratno:125×125 mmKapaciteta rezanja 45° - okroglo: 76 mmKapaciteta rezanja 45° - kvadratno: 76×76 mmDimenzija tračnega lista (mm): 13×0,65×1435Premer primeža (mm): > 125Kot rezanja (°): 0-60Rezalna hitrost (m/min): 30-80Elektromotor (V / kW): 230/ 0,4Dimenzija DxŠxV (mm): 700x360x450Teža (kg): 22

Tračna žaga Imet GBS 300 Plus GH omogoča rezanje pod kotom* Enostavno nastavljiv dvostranski zasuk loka žage 45°-0-60° z odčitavanjem na veliki skali* Hitrovpenjalni primež za hitro delo pri serijskih rezih* Hladilni sistem * Brezstopenjsko nastavljanje hitrosti podajanja s pomočjo hidravličnega cilindra* Vodenje traku žage z HM vodiliKapaciteta rezanja:90° : fi 255 mm , pravokotno 300×180 mm , kvadratno 230 mm45°D : fi 210 mm , pravokotno 200×180 mm , kvadratno 190 mm60°D : fi 135 mm , pravokotno 130×100 mm , kvadratno 110 mm45°L : fi 180 mm , pravokotno 180×100 mm , kvadratno 160 mmTrak žage: 27×0,9×2765 mmRezalna hitrost: 35 / 70 m/minDelovna višina: 940 mmElektro priklop: 400 V / 50 HzElektromotor: 1,5 / 1,8 kWTeža stroja: 412 kgDimenzije: 1230x1700x1750 mm

Tračna žaga BS 350 GH je zelo vsestranski in zanesljiv stroj z avtonomnim spuščanjem za rezanje majhnih in srednje velikih serij tako za ključavničarstvo kot strojegradnjo za kotne reze od 45° desno in do 60° levo.Vrtljiva delovna miza s premerom 460 mm, se suče skupaj z lokom žage, da se izognemo vrezovanju mize.Okvir žage je iz jekla z zaprtim cevastim prerezom, s 300-milimetrskimi tekalnimi kolesi s nastavljivimi vodili za hitro menjavo lista žage - rezila. Stroj omogoča rezanje z rezilom, nagnjenim naspram delovni površini, kar zmanjšuje obremenitev rezila in povečuje zmogljivost. Delovanje stroja se upravlja z nastavljivo električno krmilno ploščo, kontrolnimi diodami in prikazom obremenitve s pomočjo ampermetra motorja. Čiščenje rezila. Da bi bilo rezilo vedno maksimalno učinkovito, je BS350GH opremljen z motorizirano krtačo za čiščenje rezila. Tračna žaga Imet BS 350 Plus GH omogoča rezanje pod kotom* Enostavno nastavljiv dvostranski zasuk loka žage 45°-0-60° z odčitavanjem na veliki skali* Hitrovpenjalni primež za hitro delo pri serijskih rezih* Hladilni sistem * Brezstopenjsko nastavljanje hitrosti podajanja s pomočjo hidravličnega cilindra* Vodenje traku žage z HM vodiliKapaciteta rezanja:90° : fi 305 mm , pravokotno 350×200 mm , kvadratno 260 mm45°D : fi 250 mm , pravokotno 230×200 mm , kvadratno 230 mm45°L : fi 250 mm , pravokotno 230×200 mm , kvadratno 230 mm60°D : fi 175 mm , pravokotno 170×100 mm , kvadratno 155 mm90° polno (C45): fi 200 mmTrak žage: 27×0,9×3370 mmRezalna hitrost: 37 / 74 m/minDelovna višina: 940 mmElektro priklop: 400 V / 50 HzElektromotor: 1,5 / 1,8 kWTeža stroja: 606 kgDimenzije: 1480x1700x1900 mm
