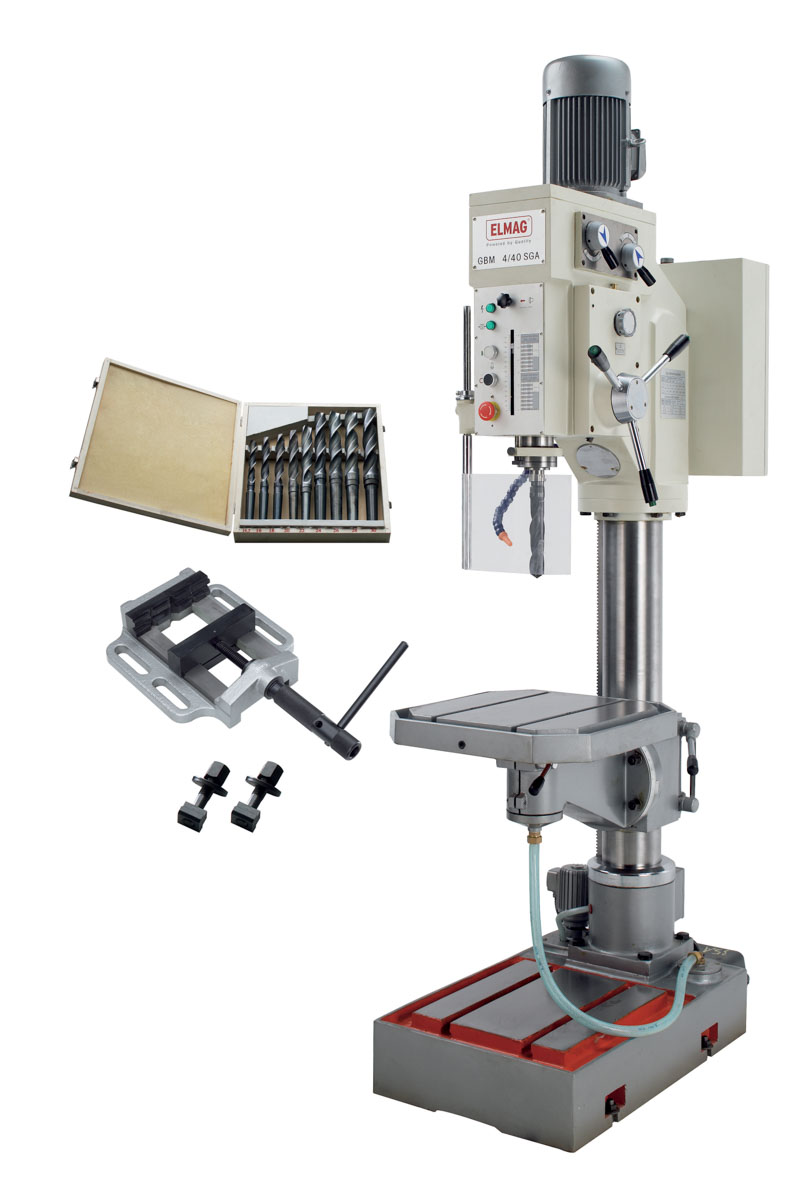

Zobniški vrtalni stroj elmag GBM 4/40 SGA Set
- Kapaciteta vrtanja: 40 mm
- Kapaciteta navojev: M24
- Konus v pinoli: MK 4
- Vrtljaji: 75 - 2600 v/min
Najnižja cena v 30 dneh: 6.469,00 €!
Dostava ni vključena v ceno.
Na voljo za naročilo brez zaloge
01.12.2026
Kratek opis izdelka
- Kapaciteta vrtanja: 40 mm
- Kapaciteta navojev: M24
- Konus v pinoli: MK 4
- Vrtljaji: 75 - 2600 v/min
Opis izdelka
Vrtalni stroj GBM 4/40 SGA sodi v skupino vrhunskih ELMAG ® -visokokvalitetnih
vrtalnih strojev, saj združuje najmodenejšo tehniko vrtalnih predležij. Stroj
ima standardno prigrajen sistem za avtomatsko podajanje pinole in integriran
hladilni sistem s povratnim vodom. Uporabniku ponujajo dodatne funkcije kot
so rezanje navojev s preklopom smeri vrtenja, avtomatsko izmetalo orodij in
prikaz statusa delovanja.
Z 12 stopnjami vrtljajev od 70 do 2.600 O/min omogoča model GBM 4/40 SGA
vrtanje v jeklo do 40 mm. Zahvaljujoč precizni in robustni izvedbi je primeren
tako za posamezne izvrtine v ključavničarski delavnici ali orodjarni, kot tudi v
serijski proizvodnji.
PREDNOSTI
- Vrtalno vreteno s preciznim vležajenjem
- Vrtenje v desno in levo
- Funkcija rezanja navojev, preklop smeri vrtnja na tipkah na podajalni ročici
- Avtomatsko podajanje pinole, 3-stopenjsko 0,1 / 0,2 / 0,3 mm/O
- Avtomatsko izmetalo orodij
- Precizna vrtalna miza in temeljna plošča s T-utori in kanalom za emulzijo
- Integriran hladilni sistem s povratnim vodom, rezervoar v podnožju stroja
- Nastavljiva vrtalna zaščita
- Skala za globino vrtanja s prislonom
- LED delovna svetilka
Serijska oprema:
- Hitro vpenjalna vrtalna glava B16 1 - 16 mm
- Konusni trn MK 4 / B16
- Reducirna puša MK4 / MK3
- Reducirna puša MK 3 / MK 2
- Reducirna puša MK 3 / MK 1
- Set orodja
- Izbijalni klin
- Navodila / CE
SET vključuje:
- GBM 4/40 SGA
- Primež 150 mm
- Vpenjalni vijaki 14 mm
- Set HSS svedrov 14,5-30 mm 9 delni
- Rezalno olje v spraju
Tehnični podatki:
| Vrtalna kapaciteta jeklo | 40 mm |
| Kapaciteta rezanja navojev | M 24 |
| Konus v pinoli | MK 4 |
| Podrčje števila vrtljajev | 75 - 2600 vrtlj./min |
| Števi stopenj hitrosti | 12 |
| Vrtalni hod | 150 mm |
| Število podajalnih hitrosti | 4 |
| Podajalne hitrosti | 0,1; 0,2; 0,3 mm/obr. |
| Utori v vrtalni mizi | 14 mm |
| Velikost vrtalne mize | 424 x 424 mm |
| Hod vrtalne mize | 550 mm |
| Previs | 325 mm |
| Zasuk vrtalne mize okrog stebra | +/- 180° |
| Nagib vrtalne mize | +/- 90° |
| Razdalja pinole do mize | 1150 mm |
| Moč motorja | (2 stopnji) 1500/2200 W |
| Napajanje | 400/50 V/Hz |
| Površina noge | 760x505 mm |
| Višina stroja | 2230 mm |
| Teža | 670 kg |
