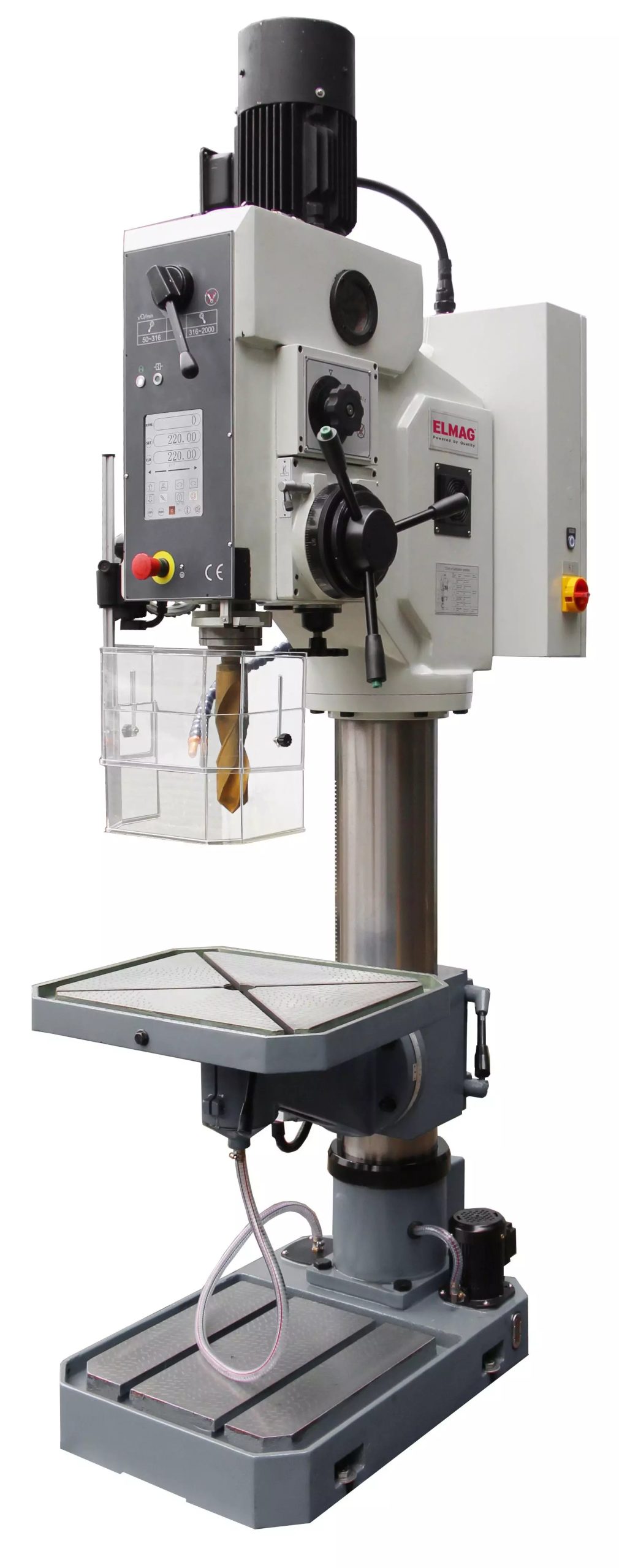

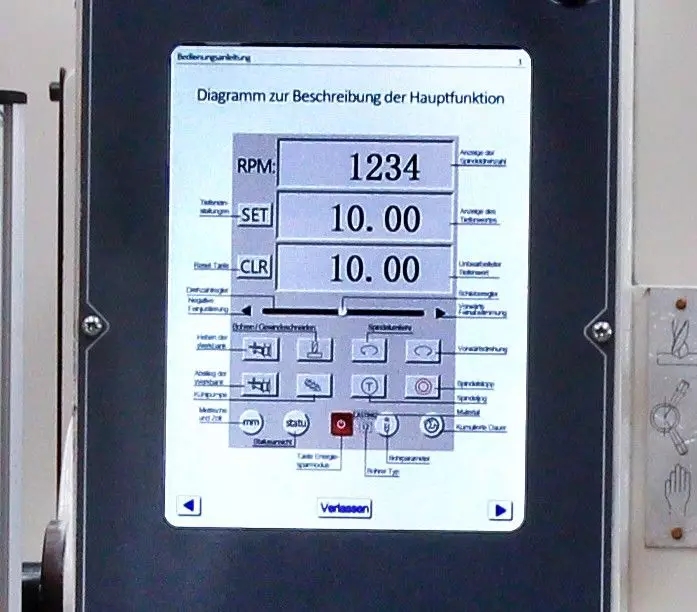

Izvrsten model GBM 4/50 SGA ponuja številne uporabne funkcije za kvaliteteno in ekonomično vrtanje in rezanje navojev.Avtomatska nastavitev višine delovne mize iz delovnega položaja in avtomatsko izmetalo orodja zagotavljata skrajšanje časa menjave. 12 stopenj števila vrtljajev do 2.050 v/min ter avtomatski pomik s štirimi stopnjami zagotavljata stalno ustrezne rezalne hitrosti - kapaciteta vrtanja v jeklo do O 50 mm.Integriran hladilni sistem , ter funcija rezanja navojev s spremembo smeri vrtenja na podajalni ročici zaokrožujeta celoto tega vrhunskega modela vrtalnega stroja. Dodatni plusi: z digitalnim prikazom globine vrtanja lahko izdelate tudi izvrtine in navoje z oskimi tolerancami globine.* Vrtalno vreteno s preciznimi ležaji* Vrtenje v desno in levo* Funkcija rezanja navojev s preklopom smeri vrtenja s stikali na krmilni ročici* 4 avtomatski pomiki 0,07 / 0,15 / 0,26 / 0,4 mm/O* Digitalni prikaz globine vrtanja* Avtomatsko izmetalo orodij* Precizna vrtalna miza in osnovna plošča s T-utori in kanalom za emulzijo* Avtomatska višinsk nastavitev vrtalne mize s polžnim gonilom* Integriran hladilni sistem s povratnim vodom in rezervoarjem v podstavku stroja* Zaščita vrtalnega orodja* Skala za globino z naslonom* Halogenska osvetlitev delovne mizeSpecifikacijeKonus v pinoli: MK-4Področje št.vrtljajev (O/min): 42-2050Št.stopenj: 12Vrtalni hod: 180T-utori/širina (mm): 14Hod vrtalne mize (mm): 540Previs (mm): 360Vrtalna miza- nagib: +-90°Vrtalna miza - vrtljiva: +- 180°Razdalja pinole do mize (mm): 60-600Razdalja pinole do podstavka (m): 1215Velikost mize (mm): 505×375Moč motorja (W): 2800/2200Črpalka emulzije (W): 90Priklop (V/Hz): 400/50-60Pretok črpalke emulzije (l/min): 6Avtomatski pomik pinole (mm/v): 0,07/0,15/0,4Število stopenj pomika pinole: 4Kubatura (mm): 505x375x600Višina (mm): 2320Teža (kg): 740

MOČAN POLAVTOMAT Z 1.500 / 1.800 WVrtalni stroj GBM 4/35 SGA spada v kraljevi razred ELMAG-kvalitetnih vrtalnih strojev, saj združuje najsodobnejšo tehniko preležij in vrtanja. Stroj ima priklopno podajalno predležje. Uporabniku ponuja napredne funkcije kot je rezanje navojev s priklopno zamenjavo smri vrtanja, izmetalo orodja in prikaz stanja stroja.Z 8 stopnjami vrtaljajev od 75 do 3.010 v/min zmore GBM 4/35 SGA vrtanja v jeklo do premera 35 mm.Zahvaljujoč precizni in robustni izvedbi je odličeno primeren tako za posamezne izvrtine v ključavničarski delavnici, orodjarstvu kot tudi za serijsko proizvodnjo.Kapaciteta vrtanja 35 mmElektromagnetni vklop podajanjaKubatura 500x350x860 mmPrevis 320 mmMočan pogonski motor 400 V, 2-stopenjski 1.500 / 1.800 WMirno tekoče kvalitetno predležja z poševnim ozobljenjem, ki prenaša velike obremenitve8 stopenj vrtljajev 75 - 3.010 v/minVrtalno vreteno uležajeno s preciznimi ležajiVrtenje v desno in levoVrtalna zaščita vrtalnega vretenaSkala za prikaz globine vrtanja in naslonIzmetalo orodijVelika precizna vrtalna miza s T-utori in kanalom za emulzijoMočan brušen steber z zobato letvijoGlava stroja je vrtljiva in po višini nastavljivaVarnostna Stop tipka / podnapetostna zaščitaNačin delovanja za rezanje navojev, prklop smeri vrtanja s tipkami na podajalni ročiciStandardna oprema:- Samozatezna vrtalna glava B16, 1-16 mm- Konusni trn MK4 / B16- Reducirna puša MK4 / MK3- Reducirna puša MK3 / MK2- Reducirna puša MK3 / MK1- Izbijalna zagozda- Navodila / CEKonus v pinoli: MK-4Področje št.vrtljajev (O/min): 75-3010Št.stopenj: 8Vrtalni hod: 150T-utori/širina (mm): 14Hod vrtalne mize (mm): 500Previs (mm): 320Vrtalna glava - vrtljiva: +- 180°Vrtalna miza - vrtljiva: +- 180°Razdalja pinole do mize (mm): 10-860Velikost mize (mm): 500×400Moč motorja (W): 1500/1800Priklop (V/Hz): 400/50Avtomatski pomik pinole (mm/v): 0,1 / 0,15 / 0,22 / 0,33Število stopenj pomika pinole: 4Kubatura (mm): 500x350x870Dolžina x Širina (mm): 700×600Teža (kg): 275

Vrtalni stroj GBM 4/40 SGA sodi v skupino vrhunskih ELMAG ® -visokokvalitetnih vrtalnih strojev, saj združuje najmodenejšo tehniko vrtalnih predležij. Stroj ima standardno prigrajen sistem za avtomatsko podajanje pinole in integriran hladilni sistem s povratnim vodom. Uporabniku ponujajo dodatne funkcije kot so rezanje navojev s preklopom smeri vrtenja, avtomatsko izmetalo orodij in prikaz statusa delovanja.Z 12 stopnjami vrtljajev od 70 do 2.600 O/min omogoča model GBM 4/40 SGA vrtanje v jeklo do 40 mm. Zahvaljujoč precizni in robustni izvedbi je primeren tako za posamezne izvrtine v ključavničarski delavnici ali orodjarni, kot tudi v serijski proizvodnji.* Vrtalno vreteno s preciznim vležajenjem* Vrtenje v desno in levo* Funkcija rezanja navojev, preklop smeri vrtnja na tipkah na podajalni ročici* Avtomatsko podajanje pinole, 3-stopenjsko 0,1 / 0,2 / 0,3 mm/O* Avtomatsko izmetalo orodij* Precizna vrtalna miza in temeljna plošča s T-utori in kanalom za emulzijo* Integriran hladilni sistem s povratnim vodom, rezervoar v podnožju stroja* Nastavljiva vrtalna zaščita* Skala za globino vrtanja s prislonom* Halogenska delovna svetilka* Standardna oprema: vrtalna glava, konus vrtalne glave, reducirne puše, izbijalna zagozda, priročno orodjeSpecifikacijeKonus v pinoli: MK-4Področje št.vrtljajev (O/min): 70-2600Št.stopenj: 12Vrtalni hod: 150T-utori/širina (mm): 14Hod vrtalne mize (mm): 550Previs (mm): 325Vrtalna miza- nagib: +-90°Vrtalna miza - vrtljiva: +- 180°Razdalja pinole do mize (mm): 45-600Razdalja pinole do podstavka (m): 1150Velikost mize (mm): 424×424Moč motorja (W): 2200/1500Črpalka emulzije (W): 90Priklop (V/Hz): 400/50-60Pretok črpalke emulzije (l/min): 6Avtomatski pomik pinole (mm/v): 0,1/0,2/0,3Število stopenj pomika pinole: 3Kubatura (mm): 424x424x600Višina (mm): 2230Teža (kg): 670

standardna oprema* vrtalna glava 1-16 mm s trnom MK3/B16* reducirni puši MK3/MK2 in MK3/MK1* izbijalna zagozdaRobustni steberni model GBM 3/30 SNA ima avtomatski pomik pinole in je opremljenz robustnim specialnim predležjem, ima kapaciteto vrtanja v jeklo 30 mmin nudi z do 810 mm višine pinole nad mizo dovolj prostora za obdelavo visokih obdelovancev.Predležje z zobniki s poševnim ozobjem izdelani s kombinacijo jekla in posebnega prešanega materiala skrbijo za premagovanje velikih obremenitev in mirnega teka.Vrtalni stroj GBM 3/30 SNA je tako izvrstna rešitev za srednje težke zahteve pri izdelavi konstrukcij in ključavničarstvu, tudi pri maloserijski proizvodnji.* Velika delovna višina, visoki vrtljaji.* Avtomatski pomik pinole* Digitalna skala za globino vrtanja* Obdelana spodnja plošča podstavka* Dvostopenjski motor* štiri podajalne hitrosti (0,1/0,15/0,22/0,3 mm/v)* Konus pinole MK3Konus v pinoli: MK-3Področje št.vrtljajev (O/min): 75-3010Št.stopenj: 8Vrtalni hod: 150T-utori/širina (mm): 14Hod vrtalne glave (mm): 270Hod vrtalne mize (mm): 500Previs (mm): 320Vrtalna glava - vrtljiva: +- 180°Vrtalna miza - vrtljiva: +- 180°Razdalja pinole do mize (mm): 50-820Velikost mize (mm): 500×350Moč motorja (W): 1200/900Priklop (V/Hz): 400/50Avtomatski pomik pinole (mm/v): 0,1 / 0,15 / 0,22 / 0,33Število stopenj pomika pinole: 4Kubatura (mm): 500x350x870Višina (mm): 1840Teža (kg): 290

Standardna oprema* samozatezna vrtalna glava 1-16 mm / B16* trn vrtalne glave MK3/B16* reducirna puša MK 3 / MK 2* reducirna puša MK 3 / MK 1* izbijalna zagozdaRobustni steberni model GBM 3/25 SNE je opremljen z robustnim specialnim predležjem, ima kapaciteto vrtanja v jeklo 25 mm in nudi z do 840 mm višine pinole nad mizo dovolj prostora za obdelavo visokih obdelovancev. Predležje z zobniki s poševnim ozobjem izdelani s kombinacijojekla in posebnega prešanega materiala skrbijo za premagovanje velikih obremenitev in mirnega teka.Vrtalni stroj GBM 3/25 SNE je tako izvrstna rešitev za srednje težke zahteve pri izdelavi konstrukcij in ključavničarstvu, tudi pri maloserijski proizvodnji.* Kapaciteta vrtanja fi 25 mm* Kubatura 500 x 350 x 840 mm* Previs 255 mm* Močan pogonski motor 400 V,* 2-stopenjski 900 / 650 W* Kvaliteteno mirno tekoče predležje s poševnim ozobljenjem za visoke obremenitve* 8 stopenj vrtljajev 105 - 2.900 O/min* Vrtalno vreteno s preciznim vležajenjem* Vrtenje v desno in levo* Vrtalno vreteno z zaščito* Skala za merjenje globine in prislon*I zmetalec orodja* Digitalna skala za globino vrtanja* Precizno obdelana vrtalna miza s T-utori in kanalom za emulzijo* Vrtljiva in višinsko prestavljiva vrtalna glava* Robusten in brušen jeklen steber z zobato letvijo* Zasilna STOP tipka / podnapetostna zaščitaKonus v pinoli: MK-3Področje št.vrtljajev (O/min): 105-2900Št.stopenj: 8Vrtalni hod: 120T-utori/širina (mm): 14Hod vrtalne glave (mm): 580Hod vrtalne mize (mm): 530Previs (mm): 255Vrtalna glava - vrtljiva: +- 180°Vrtalna miza - vrtljiva: +- 180°Razdalja pinole do mize (mm): 0-840Velikost mize (mm): 500×350Moč motorja (W): 900 / 650Priklop (V/Hz): 400/50-60Kubatura (mm): 500x350x840Višina (mm): 1760

Standardna oprema* samozatezna vrtalna glava 1-16 mm / B16* trn vrtalne glave MK3/B16* reducirna puša MK 3 / MK 2* reducirna puša MK 3 / MK 1* izbijalna zagozdaIdealen stroj za maloserijsko proizvodnjoČe je potrebno obdelovati trda ali žilava jekla in nerjavna jekla, je smiselno poseči po močnem zobniškem vrtalnem stroju.Zahvaljujoč predležju s kombinacijo zobnikov iz jekla in posebnega prešanega materiala je delovanje močnega vrtalnega stroja GBM 3/25 TNE še posebejmirno. Z obrati vse do 2.900 O/min je na razpolago idealna rezalna hitrost za majhne izvrtine. Za rezanje navojev je stroj opremljen z vrtenjem v desno in levo.* Digitalna skala za globino vrtanja* Vrtalno vreteno s preciznim vležajenjem* Vrtenje v desno in levo* Vrtalno vreteno z zaščito* Skala za merjenje globine in prislon* Izmetalec orodja* Precizno obdelana vrtalna miza s T-utori in kanalom za emulzijo* Vrtljiva in višinsko prestavljiva vrtalna glava* Robusten in brušen jeklen steber z zobato letvijo* Zasilna STOP tipka / podnapetostna zaščita S 5 metrov dovodnega kabla in EURO - CEE-zaščitni vtikač 16 AmperskiKonus v pinoli: MK-3Področje št.vrtljajev (O/min): 105-2900Št.stopenj: 8Vrtalni hod: 120T-utori/širina (mm): 14Hod vrtalne glave (mm): 580Previs (mm): 255Vrtalna glava - vrtljiva: +- 180°Razdalja pinole do mize (mm): 0-580Velikost mize (mm): 290×250Moč motorja (W): 900 / 650Priklop (V/Hz): 400/50-60Kubatura (mm): 290x250x580Višina (mm): 1150Teža (kg): 130

STRANDS MODELL S 40 Vrtalna kapaciteta jeklo: 40 mm Previs: 330 mm Samostoječa izvedba

STRANDS MODELL S 40 M Podajanje: 0,10 / 0,16 / 0,24 / 0,33 mm/v Vrtalna kapaciteta jeklo: 40 mm Previs: 330 mm Samostoječa izvedba

STRANDS MODELL S 40 ME Podajanje: 0,10 / 0,16 / 0,24 / 0,33 mm/v Vrtalna kapaciteta jeklo: 40 mm Previs: 330 mm Samostoječa izvedba

STRANDS MODELL S 35 M Podajanje: 0,10 / 0,15 / 0,22 / 0,30 mm/v Vrtalna kapaciteta jeklo: 35 mm Previs: 320 mm Samostoječa izvedba

STRANDS MODELL S 35 ME Podajanje: 0,10 / 0,15 / 0,22 / 0,30 mm/v Vrtalna kapaciteta jeklo: 35 mm Previs: 320 mm Samostoječa izvedba

STRANDS MODELL S 35 Vrtalna kapaciteta jeklo: 35 mm Previs: 320 mm Samostoječa izvedba

Kapaciteta vrtanja: 45 mm Kapaciteta navojev: M20 Konus v pinoli: MK 4 Vrtljaji: 75 - 1600 / 150 - 3200 v/min

Kapaciteta vrtanja: 60 mm Kapaciteta navojev: M36 Konus v pinoli: MK 5 Vrtljaji: 50 - 2000 v/min

STRANDS MODELL S 25 Brezstopenjska nastavitev hitrosti Vrtalna kapaciteta jeklo: 25 mm Previs: 255 mm Namizni vrtalni stroj

STRANDS MODELL S 35 ME Podajanje: 0,10 / 0,15 / 0,22 / 0,30 mm/v Vrtalna kapaciteta jeklo: 35 mm Previs: 320 mm Samostoječa izvedba

Kapaciteta vrtanja: 40 mm Kapaciteta navojev: M16 Konus v pinoli: MK 4 Vrtljaji: 75 - 960 / 170 - 16000 v/min

STRANDS MODELL S 25 BM Podajanje: 0,10/0,15/0,22/0,30 mm/v Vrtalna kapaciteta jeklo: 25 mm Previs: 255 mm Namizni vrtalni stroj

Kapaciteta vrtanja: 25 mm Kapaciteta navojev: M16 Konus v pinoli: MK 3 Vrtljaji: 150 - 2900 v/min

STRANDS MODELL S 40 Vrtalna kapaciteta jeklo: 40 mm Previs: 330 mm Samostoječa izvedba

Elmag GBM 4/50 SGA Vrtalna kapaciteta jeklo: 50 mm Previs: 360 mm

STRANDS MODELL S 25M Podajanje: 0,10 / 0,15 / 0,22 / 0,30 mm/v Vrtalna kapaciteta jeklo: 25 mm Previs: 255 mm Namizni vrtalni stroj

Kapaciteta vrtanja: 25 mm Kapaciteta navojev: M16 Konus v pinoli: MK 3 Vrtljaji: 150 - 2900 v/min

STRANDS MODELL S 40 M Podajanje: 0,10 / 0,16 / 0,24 / 0,33 mm/v Vrtalna kapaciteta jeklo: 40 mm Previs: 330 mm Samostoječa izvedba
