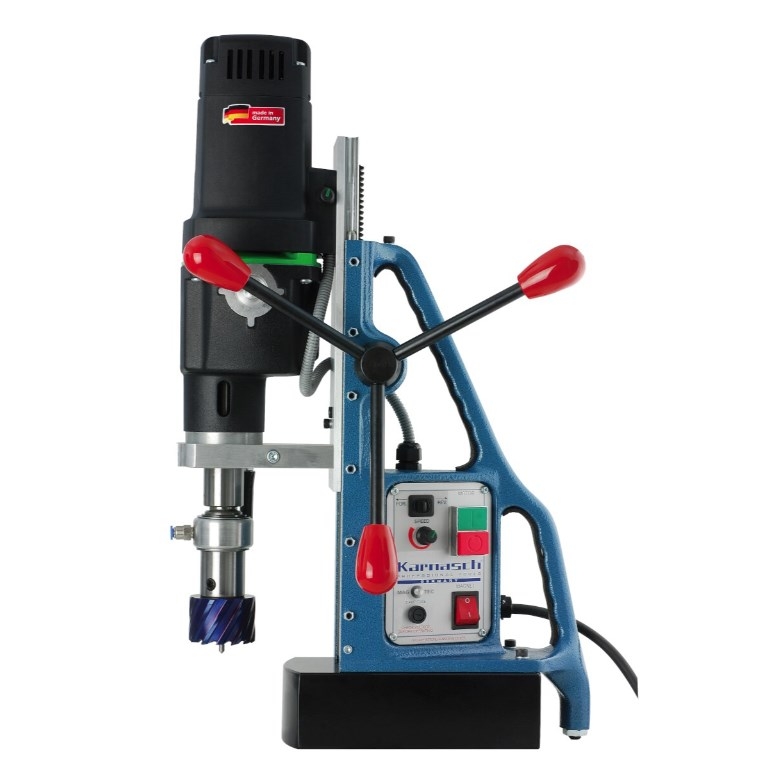

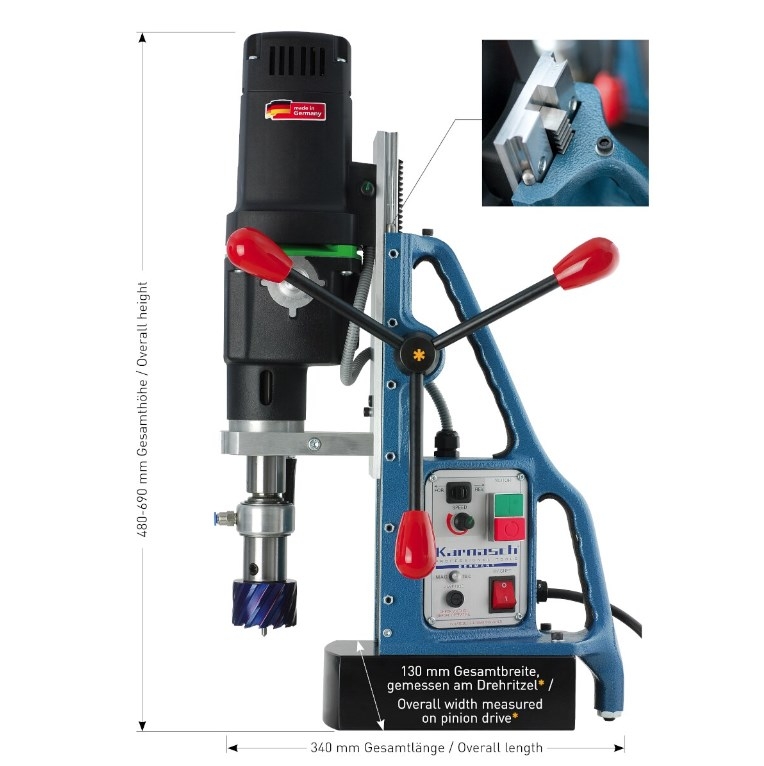

Magnetni vrtalni stroj KATV 100 BLUE-MAG
KATV 100 Blue-Mag stroj za kronsko vrtanje s sistemom vodila HEAVY-DUTY in senzorjem MAG-TEC
Kapaciteta vrtanja:
Kronski svedri do: fi 100 mm in globine do 220 mm
Spiralni svedri: fi 3 mm do fi 32 mm
Grezenje: fi 10 - 55 mm
Rezanje navojev: 6 - 32 mm
Držalo: Morse konus MK3 in držalo Weldon 19 mm (druga vpenjala po ponudbi)
Mazanje z emulzijo: Vgrajeno, notranje hlajenje
Teža: 22,7 kg
Moč motorja: 1.800 W
Število vrtljajev: 60 - 470 v/min
Hod: 255 mm
Napajanje: 230 V /50 Hz
Magnetna držalna sila: 2050 kg
Magnetna noga: 85 × 180 mm
Zahvaljujoč sistemu vodilnega traku HEAVY-DUTY je mogoče zlahka doseči globino vrtanja 220 mm.
Stroj je serijsko dobavljen z vpenjalom za globino vrtanja 55 mm.
Če potrebujete globino vrtanja do 110 mm, lahko ponudimo zelo dolga držala ali dvodelne izmetne zatiče za kronske svedre.
POSEBNE PREDNOSTI:

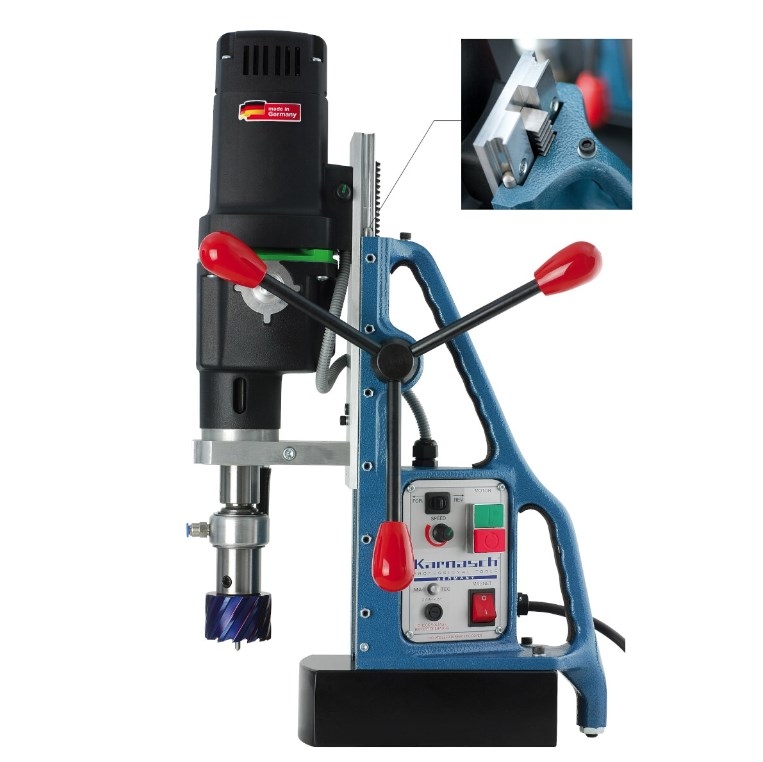

Novi sistem HEAVY-DUTY - prednosti v primerjavi s stroji s klasičnim vodilom v obliki lastovičjega repa.
Do 10-krat večja stabilnost
Izjemno majhne tolerance vodila zaradi okroglih vodil
Vodilni blok nima neposrednega stika z ohišjem stroja, temveč ga vodi izključno visokoprecizni in stabilni sistem okroglih tirnic.
Zaradi tega je manj trenja in obrabe
Manjši stroški vzdrževanja in večja zanesljivost
To vam prinese:
Daljšo življenjsko dobo svedrov
Manj lomov svedrov
Natančnejše tolerance pri vrtanju
Boljša površinska obdelava izvrtanih lukenj
Globina vrtanje do 110 mm je mogoča tudi z majhnimi vrtalnimi stroji
NOVI SENZOR MAG-TEC:
Senzor prepozna, kako dobro magnet drži stroj na površini.
- neposredno je povezan z motorjem.
- če se na senzorju prižge "RDEČA", je površina onesnažena (rja, ostanki barve, naplavine), material je tanjši od 6 mm ali pa je hitrost podajanja med vrtanjem previsoka. Stroj zato ni stabilen. Motor se ne zažene ali pa se izklopi.
- če se na senzorju prižge "ZELENA", je sila magnetnega oprijema optimalna in stroj je varen za uporabo.
Najnižja cena v 30 dneh: 2.902,38 €!
Dostava ni vključena v ceno.
Na voljo za naročilo brez zaloge
Za vsa naročila v vrednosti nad 200 € vam podarimo strošek dostave!
07.05.2026
Opis izdelka
KATV 100 Blue-Mag stroj za kronsko vrtanje s sistemom vodila HEAVY-DUTY in senzorjem MAG-TEC
Kapaciteta vrtanja:
Kronski svedri do: fi 100 mm in globine do 220 mm
Spiralni svedri: fi 3 mm do fi 32 mm
Grezenje: fi 10 - 55 mm
Rezanje navojev: 6 - 32 mm
Držalo: Morse konus MK3 in držalo Weldon 19 mm (druga vpenjala po ponudbi)
Mazanje z emulzijo: Vgrajeno, notranje hlajenje
Teža: 22,7 kg
Moč motorja: 1.800 W
Število vrtljajev: 60 - 470 v/min
Hod: 255 mm
Napajanje: 230 V /50 Hz
Magnetna držalna sila: 2050 kg
Magnetna noga: 85 × 180 mm
Zahvaljujoč sistemu vodilnega traku HEAVY-DUTY je mogoče zlahka doseči globino vrtanja 220 mm.
Stroj je serijsko dobavljen z vpenjalom za globino vrtanja 55 mm.
Če potrebujete globino vrtanja do 110 mm, lahko ponudimo zelo dolga držala ali dvodelne izmetne zatiče za kronske svedre.
POSEBNE PREDNOSTI:
Novi sistem HEAVY-DUTY - prednosti v primerjavi s stroji s klasičnim vodilom v obliki lastovičjega repa.
Do 10-krat večja stabilnost
Izjemno majhne tolerance vodila zaradi okroglih vodil
Vodilni blok nima neposrednega stika z ohišjem stroja, temveč ga vodi izključno visokoprecizni in stabilni sistem okroglih tirnic.
Zaradi tega je manj trenja in obrabe
Manjši stroški vzdrževanja in večja zanesljivost
To vam prinese:
Daljšo življenjsko dobo svedrov
Manj lomov svedrov
Natančnejše tolerance pri vrtanju
Boljša površinska obdelava izvrtanih lukenj
Globina vrtanje do 110 mm je mogoča tudi z majhnimi vrtalnimi stroji
NOVI SENZOR MAG-TEC:
Senzor prepozna, kako dobro magnet drži stroj na površini.
- neposredno je povezan z motorjem.
- če se na senzorju prižge "RDEČA", je površina onesnažena (rja, ostanki barve, naplavine), material je tanjši od 6 mm ali pa je hitrost podajanja med vrtanjem previsoka. Stroj zato ni stabilen. Motor se ne zažene ali pa se izklopi.
- če se na senzorju prižge "ZELENA", je sila magnetnega oprijema optimalna in stroj je varen za uporabo.
