STRANDS MODELL S 40 Vrtalna kapaciteta jeklo: 40 mm Previs: 330 mm Samostoječa izvedba

STRANDS MODELL S 40 M Podajanje: 0,10 / 0,16 / 0,24 / 0,33 mm/v Vrtalna kapaciteta jeklo: 40 mm Previs: 330 mm Samostoječa izvedba

STRANDS MODELL S 40 ME Podajanje: 0,10 / 0,16 / 0,24 / 0,33 mm/v Vrtalna kapaciteta jeklo: 40 mm Previs: 330 mm Samostoječa izvedba

STRANDS MODELL S 35 Vrtalna kapaciteta jeklo: 35 mm Previs: 320 mm Samostoječa izvedba

STRANDS MODELL S 35 M Podajanje: 0,10 / 0,15 / 0,22 / 0,30 mm/v Vrtalna kapaciteta jeklo: 35 mm Previs: 320 mm Samostoječa izvedba

STRANDS MODELL S 35 ME Podajanje: 0,10 / 0,15 / 0,22 / 0,30 mm/v Vrtalna kapaciteta jeklo: 35 mm Previs: 320 mm Samostoječa izvedba

STRANDS MODELL S 30 F VARIO Brezstopenjska nastavitev hitrosti Vrtalna kapaciteta jeklo: 30 mm Previs: 320 mm

STRANDS MODELL S 30 MF VARIO Brezstopenjska nastavitev hitrosti Vrtalna kapaciteta jeklo: 30 mm Previs: 320 mm Podajanje: 0,10 / 0,15 / 0,22 / 0,30 mm/v

STRANDS MODELL S 30BM Podajanje: 0,10 / 0,15 / 0,22 / 0,30 mm/v Vrtalna kapaciteta jeklo: 30 mm Previs: 320 mm Namizni vrtalni stroj

STRANDS MODELL S 30M Podajanje: 0,10 / 0,15 / 0,22 / 0,30 mm/v Vrtalna kapaciteta jeklo: 30 mm Previs: 320 mm

STRANDS MODELL S 25 B Vrtalna kapaciteta jeklo: 25 mm Previs: 255 mm Namizni vrtalni stroj

STRANDS MODELL S 25 Brezstopenjska nastavitev hitrosti Vrtalna kapaciteta jeklo: 25 mm Previs: 255 mm Namizni vrtalni stroj

STRANDS MODELL S 30 MF VARIO Brezstopenjska nastavitev hitrosti Vrtalna kapaciteta jeklo: 30 mm Previs: 320 mm Podajanje: 0,10 / 0,15 / 0,22 / 0,30 mm/v

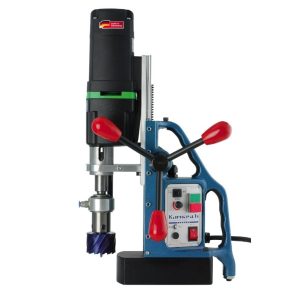

KATV 55 Blue-Mag stroj za kronsko vrtanje s sistemom vodila HEAVY-DUTY in senzorjemKapaciteta vrtanja:Kronski svedri do: fi 55 mm in globine do 110 mmSpiralni svedri: fi 3 mm do fi 23 mmGrezenje: fi 10 - 40 mmRezanje navojev: 6 - 20 mmDržalo: Morse konus MK2 in držalo Weldon 19 mm (druga vpenjala po ponudbi)Mazanje z emulzijo: Vgrajeno, notranje hlajenjeTeža: 13,00 kgMoč motorja: 1.250 WŠtevilo vrtljajev: 100 - 450 v/minHod: 170 mmNapajanje: 230 V /50 HzMagnetna držalna sila: 1250 kgMagnetna noga: 85 × 180 mmZahvaljujoč sistemu vodilnega traku HEAVY-DUTY je mogoče zlahka doseči globino vrtanja 110 mm.Stroj je serijsko dobavljen z vpenjalom za globino vrtanja 55 mm. Če potrebujete globino vrtanja do 110 mm, lahko ponudimo zelo dolga držala ali dvodelne izmetne zatiče za kronske svedre.POSEBNE PREDNOSTI:Novi sistem HEAVY-DUTY - prednosti v primerjavi s stroji s klasičnim vodilom v obliki lastovičjega repa.Do 10-krat večja stabilnostIzjemno majhne tolerance vodila zaradi okroglih vodilVodilni blok nima neposrednega stika z ohišjem stroja, temveč ga vodi izključno visokoprecizni in stabilni sistem okroglih tirnic. Zaradi tega je manj trenja in obrabe Manjši stroški vzdrževanja in večja zanesljivostTo vam prinese:Daljšo življenjsko dobo svedrovManj lomov svedrovNatančnejše tolerance pri vrtanjuBoljša površinska obdelava izvrtanih lukenjGlobina vrtanje do 110 mm je mogoča tudi z majhnimi vrtalnimi strojiNOVI SENZOR MAG-TEC:Senzor prepozna, kako dobro magnet drži stroj na površini.- neposredno je povezan z motorjem.- če se na senzorju prižge "RDEČA", je površina onesnažena (rja, ostanki barve, naplavine), material je tanjši od 6 mm ali pa je hitrost podajanja med vrtanjem previsoka. Stroj zato ni stabilen. Motor se ne zažene ali pa se izklopi.- če se na senzorju prižge "ZELENA", je sila magnetnega oprijema optimalna in stroj je varen za uporabo.

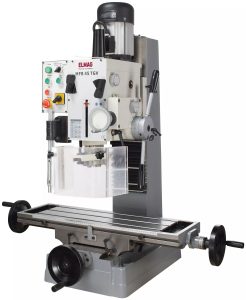

MFB 45 TGV omogoča široko področje obdelave majhnih do srednje velikih obdelovancev z rezkanjem z rezkalnimi glavami, stebelnimi rezkarji, vrtanje, grezenje, posnemanje, rezanje navojev. Posebej lahko izpostavimo kapaciteto rezkanja z rezkalnimi glavami do premera 80 mm, najvišjo število vrtljajev 3.200 O/min za majhne izvrtine, možna je uporaba tudi brusnih orodij.V celoti ergonomsko oblikovan stroj MFB 45 TGV je opremljen s tristopenjskim avtomatskim pomikom pinole, ter posebnim modusom za rezanje navojev. Univerzalni stroj za fleksibilno obdelavo. * Srednji velikostni razred z avtomatskim pomikom * Kapaciteta rezkanja O 80 / 32 mm * Kubatura 800 x 240 x 475 mm * Previs 260 mm * Hod mize 550 x 200 mm * Nagibna rezkalna glava ± 90° * Pogonski motor dvostopenjski 1.100 W / 850 W, 400 V * Robustno kvalitetno predležje, 12 stopenj vrtljajev 75 - 3.200 O/min * Vrtenje v desno in levo * Načini delovanja Vrtanje / Rezkanje in rezanje navojev * Avtomatski pomik pinole, 3-stopenjski 0,10 / 0,18 / 0,28 mm/O * Precizno-mikro podajanje * Rezkalno vreteno s preciznim vležajenjem * Pritezno vreteno za visoko varnost * Zaščita rezkalnega vretena * Skala in prislon za globino vrtanja * Lahkotno tekoča, precizna križna miza s T-utori in kanalom za zbiranje emulzije * Zasilna STOP tipka / podnapetostna zaščitaSpecifikacije:Kapaciteta vrtanja v jeklo (mm): 45 Kapaciteta navojev (M): 20 Kapacit.rezkanja ploskovno (mm): 80 Kapacit.rezkanja stebelno (mm): 32 Konus v pinoli (MK): 4 Obrati v stopnji 1 (v/min): 75-1600 Obrati v stopnji 2 (v/min): 150-3200 Število stopenj obratov: 12 Hod pinole (mm): 120 T-utori, velikost (mm): 14 Hod rezkalne glave (mm): 450 Previs (mm): 260 Nagib rezkalne glave (°): +-90 Razdalja pinole do mize (mm): 25-475 Površina rezkalne mize mm): 800×240 Hod mize X x Y (mm): 550×200 Avtomatski pomik pinole (mm/v): 0,10/0,18/0,28 Št.stopenj pomika pinole: 3 Moč motorja (W): 2 stopnji: 1100/850 Priključna napetost (V/Hz): 400/50-60 Kubatura (mm): 820x240x475 Dolžina x širina (mm): 1300×1000 Višina (mm): 1500 Teža (kg): 278

PREDNOSTINamizni model, zmogljivost stiskanja do 15 tonHidravlične stiskalnice z ročnim upravljanjemUpogibanje in poravnavanje osi, gredi in profilovOblikovanje ceviIzsekovanje s posebnimi izsekovalnikiZelo primerno za obremenitvene preskuse, preskuse materialov in zvarnih spojevStandardna oprema:- Varnostni ventil proti preobremenitvi- Manometer tlaka v stiskalnici- Miza za stiskanje z blokirnim zatičem- Podporni bloki v obliki črke VPritisna sila (t): 15Ročna črpalka s hidravličnim pogonom: DaDve hitrosti pogona: DaSamodejno vračanje bata: DaStransko nastavljiv hidravlični bat: DaC-višina stroja (mm): 968H-dolžina stroja brez črpalke (mm): 700B-širina stroja (mm): 560E-širina med stebroma (mm): 500G-širina stebrov (mm): 120F-notranja višina maks. (mm): 457 -hod bata (mm): 160A-dolžina stroja s črpalko (mm): 790Teža stroja (kg): 73

Elmag KSBM 4/32 Podajanje: 0,056 - 1,8 mm/v Vrtalna kapaciteta jeklo: 32 mm Previs: 280 mm Radialni vrtalni stroj

Elmag KSBM 3/25 Podajanje: 0,056 - 1,8 mm/v Vrtalna kapaciteta jeklo: 25 mm Previs: 280 mm

STRANDS MODELL S 30BM Podajanje: 0,10 / 0,15 / 0,22 / 0,30 mm/v Vrtalna kapaciteta jeklo: 30 mm Previs: 320 mm Namizni vrtalni stroj

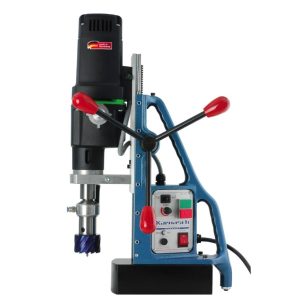

KATV 100 Blue-Mag stroj za kronsko vrtanje s sistemom vodila HEAVY-DUTY in senzorjem MAG-TECKapaciteta vrtanja:Kronski svedri do: fi 100 mm in globine do 220 mmSpiralni svedri: fi 3 mm do fi 32 mmGrezenje: fi 10 - 55 mmRezanje navojev: 6 - 32 mmDržalo: Morse konus MK3 in držalo Weldon 19 mm (druga vpenjala po ponudbi)Mazanje z emulzijo: Vgrajeno, notranje hlajenjeTeža: 22,7 kgMoč motorja: 1.800 WŠtevilo vrtljajev: 60 - 470 v/minHod: 255 mmNapajanje: 230 V /50 HzMagnetna držalna sila: 2050 kgMagnetna noga: 85 × 180 mmZahvaljujoč sistemu vodilnega traku HEAVY-DUTY je mogoče zlahka doseči globino vrtanja 220 mm.Stroj je serijsko dobavljen z vpenjalom za globino vrtanja 55 mm. Če potrebujete globino vrtanja do 110 mm, lahko ponudimo zelo dolga držala ali dvodelne izmetne zatiče za kronske svedre.POSEBNE PREDNOSTI:Novi sistem HEAVY-DUTY - prednosti v primerjavi s stroji s klasičnim vodilom v obliki lastovičjega repa.Do 10-krat večja stabilnostIzjemno majhne tolerance vodila zaradi okroglih vodilVodilni blok nima neposrednega stika z ohišjem stroja, temveč ga vodi izključno visokoprecizni in stabilni sistem okroglih tirnic. Zaradi tega je manj trenja in obrabe Manjši stroški vzdrževanja in večja zanesljivostTo vam prinese:Daljšo življenjsko dobo svedrovManj lomov svedrovNatančnejše tolerance pri vrtanjuBoljša površinska obdelava izvrtanih lukenjGlobina vrtanje do 110 mm je mogoča tudi z majhnimi vrtalnimi strojiNOVI SENZOR MAG-TEC:Senzor prepozna, kako dobro magnet drži stroj na površini.- neposredno je povezan z motorjem.- če se na senzorju prižge "RDEČA", je površina onesnažena (rja, ostanki barve, naplavine), material je tanjši od 6 mm ali pa je hitrost podajanja med vrtanjem previsoka. Stroj zato ni stabilen. Motor se ne zažene ali pa se izklopi.- če se na senzorju prižge "ZELENA", je sila magnetnega oprijema optimalna in stroj je varen za uporabo.

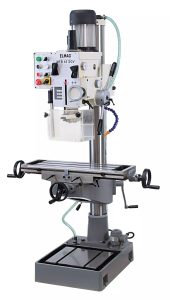

MFB 45 SGV zna vse: ploskovno in stebelno rezkanje, vrtanje, grezenje, povr-tavanje in rezanje navojev. Stroj je opremljen s precizno po višini nastavljivokoordinatno križno mizo. Zahvaljujoč konstrukciji, ki omogoča veliko ods-tojanje od osnovne plošče 1.280 mm je primeren tudi za obdelavo visokihobdelovancev.Dodatno fleksibilnost mu daje tudi rezkalna glava, ki je nagibna, vrtljiva in povišini prestavljiva. Kot pomembne funkcije so še avtomatsko podajanje pinolev treh stopnjah, funkcija rezanja navojev in integriran sistem hlajenja z rezer-voarjem v osnovnem podstavku stroja.* Univerzalni stroj z avtomatskim pomikom pinole* Kapaciteta rezkanja O 80 / 32 mm* Kubatura 730 x 210 x 790 mm* Previs 270 mm* Hod mize 475 x 180 mm* Nagibna rezkalna glava ± 90°* Pogonski motor 2-stopenjski* 1.100 W / 850 W, 400 V* 12 stopenj hitrosti 75 - 3.200 O/min* Desno in levo vrtenje* Delovni modusi vrtanje / rezkanje in rezanje navojev* Avtomatsko podajanje pinole, 3-stopnje 0,10 / 0,18 / 0,28 mm/O* Precizno fino podajanje* Rezkalno vreteno s preciznimi vležajenjem* Pritezno vreteno za varno delo* Zaščita priteznega vretena* Globinski prislon s skalo* Lahko tekoča, precizna križna miza s T-utori in zbiralcem emulzije* Integriran hladilni sistem s povratnim vodom, rezervoar v podnožju stroja* Zasilna STOP tipka / podnapetostna zaščitaKapaciteta vrtanja v jeklo (mm): 45Kapaciteta navojev (M): 20Kapacit.rezkanja ploskovno (mm): 80Kapacit.rezkanja stebelno (mm): 32Konus v pinoli (MK): 4Obrati v stopnji 1 (v/min): 75-1600Obrati v stopnji 2 (v/min): 150-3200Število stopenj obratov: 12Hod pinole (mm): 120Premer stebra (mm): 115T-utori, velikost (mm): 14Hod rezkalne glave (mm): 440Previs (mm): 270Nagib rezkalne glave (°): +-90Razdalja pinole do mize (mm): 0-790Razdalja pinole do podst. (mm): 1280Površina rezkalne mize mm): 730×210Hod mize X x Y (mm): 475×180Višinski hod mize (mm): 515Avtomatski pomik pinole (mm/v): 0,10/0,18/0,28Št.stopenj pomika pinole: 3Moč motorja (W): 2 stopnji: 1100/850Črpalka emulzije (W): 40Priključna napetost (V/Hz): 400/50-60Kubatura (mm): 730x210x790Dolžina x širina (mm): 1115×1100Višina (mm): 2110Teža (kg): 350

PREDNOSTIStolpni model, zmogljivost stiskanja do 20 tonVodilni okvir z luknjami in blokirnimi zatiči za nastavitev mize stiskalnicePosamezni modeli z vitlom za ročno nastavitev višine stiskalne mizeHidravlični valj se lahko stransko premikaTlak z ročno črpalko, zelo natančen hidravlični sistemStandardna oprema:- Varnostni ventil proti preobremenitvi- Manometer tlaka v stiskalnici- Kromiran bat cilindra- Miza za stiskanje z blokirnim zatičem- Podporni bloki v obliki črke VPritisna sila (t): 20Ročna črpalka s hidravličnim pogonom: DaNožni pedal za črpalko: DaDve hitrosti pogona: DaSamodejno vračanje bata: DaStransko nastavljiv hidravlični bat: DaVitel za stiskalno mizo (nastavitev višine): DaStolpni model: DaC-višina stroja (mm): 1.628H-dolžina stroja brez črpalke (mm): 730B-širina stroja (mm): 560E-širina med stebroma (mm): 510G-širina stebrov (mm): 132F-notranja višina maks. (mm): 918 -hod bata (mm): 185A-dolžina stroja s črpalko (mm): 801Teža stroja (kg): 113

Elmag KSBM 4/40 Podajanje: 0,056 - 1,8 mm/v Vrtalna kapaciteta jeklo: 40 mm Previs: 335 mm
